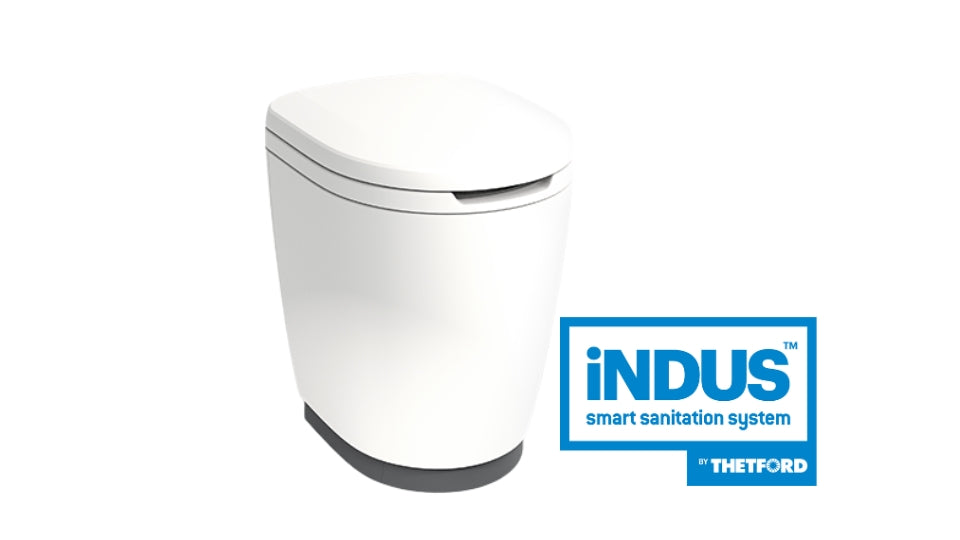

Piese sistem iNDUS Thetford – Listă oficială componente (Toilet, Macerator, Dosing, Rezervoare)

Documentație tehnică oficială Thetford pentru sistemul iNDUS Sanitation System, incluzând liste de piese și desene explodate pentru toate subansamblele sistemului.

• Spare Part List iNDUS acoperă următoarele module:
• – Unitate toaletă (Toilet)
  – Macerator
  – Dosing device (modul dozare aditiv)
  – Rezervoare (Grey water, Black water, Fresh water – în funcție de serie)
  – Multivalve
  – Discharge device
  – Mobile holding tank

Documentația include coduri originale de piesă (ex. 210944 – motor macerator, 210950 – pompă rezervor, 210965 – multivalvă etc.), scheme tehnice și identificare componente pe baza numerotării oficiale Thetford.

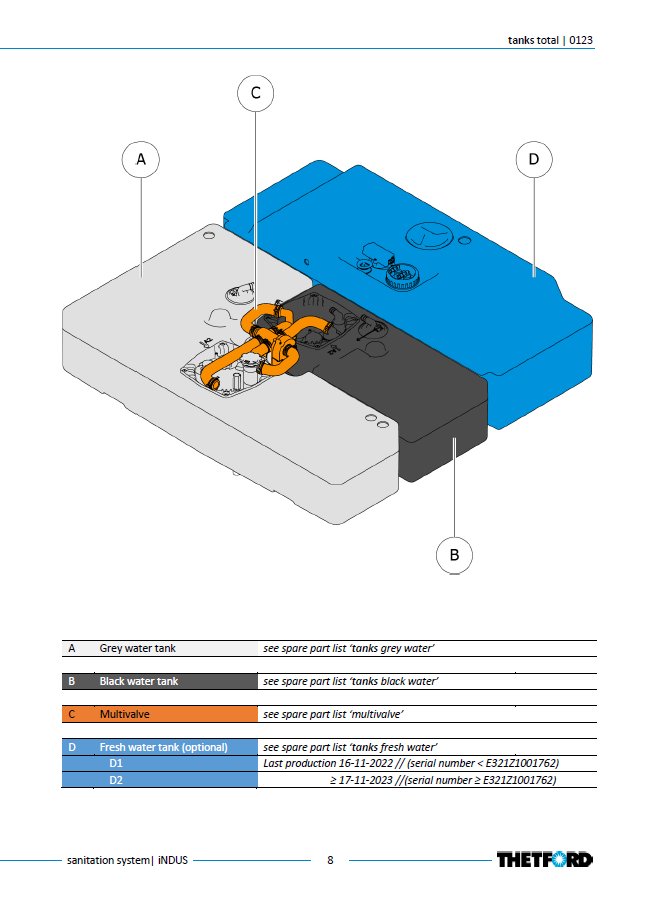

Pentru anumite componente există diferențiere în funcție de data producției și interval serial (ex. rezervor apă curată D1 / D2 – diferențiere înainte și după serial E321Z1001762).

Important:
Pentru solicitări de informații sau intervenții service este obligatorie furnizarea codului serial al sistemului iNDUS. Serialul se află pe eticheta de identificare a unității.

Identificarea corectă a versiunii este esențială deoarece anumite componente diferă în funcție de revizia sistemului și anul de producție.

Componentele iNDUS se comandă exclusiv pe bază de identificare exactă. Produsele comandate eronat nu pot fi returnate sau schimbate.

Optimus Caravan Centrum SRL este dealer și punct service autorizat Thetford în România. Oferim suport pentru identificare piese, diagnoză și intervenții asupra sistemului iNDUS instalat din fabrică pe autorulote.

Piese de schimb iNDUS: alegerea reperului

Selectați piesa după subansamblu, codul original și poziția din schema corespunzătoare. Același număr de poziție poate desemna piese diferite în scheme diferite. Codurile comune apar o singură dată în selector. Verificați seria înainte de comandă. Prețurile afișate sunt pentru piesa sau kitul selectat, nu pentru întregul sistem iNDUS.

Apă curată D1: serie sub E321Z1001762. Apă curată D2: serie de la E321Z1001762 inclusiv. Codurile 210958 și 210959 sunt comune. Pompele și capacele specifice D1 și D2 nu se substituie automat. Data calendaristică de început D2 nu este folosită din cauza neconcordanței din catalog.

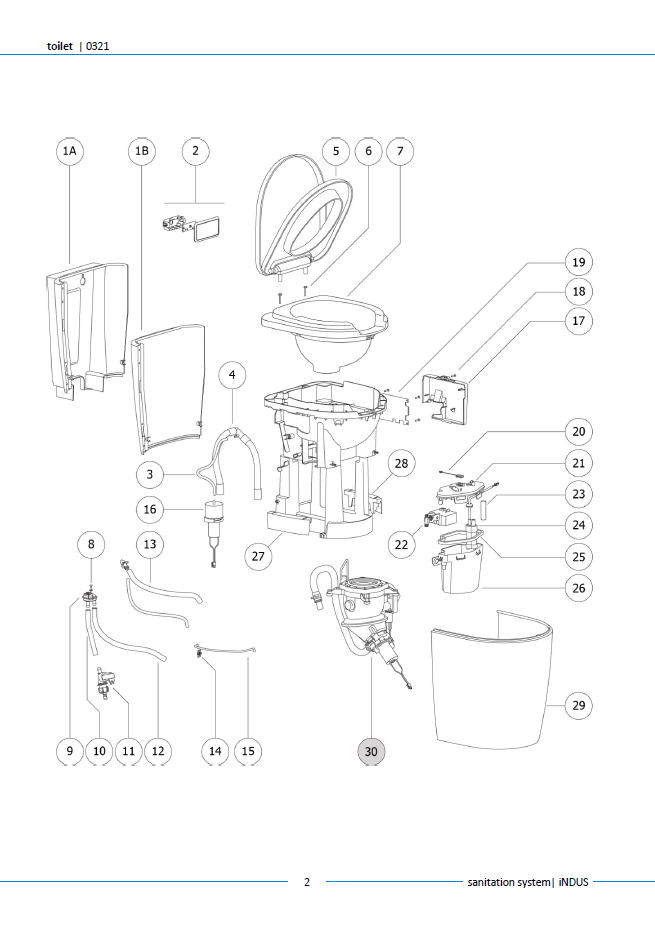

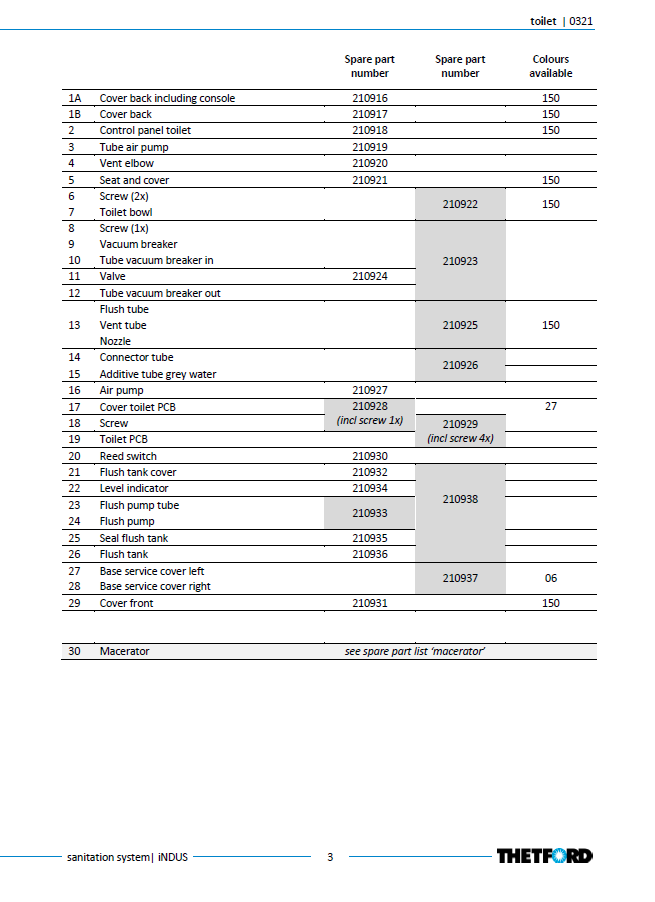

Toaletă

• 210916 | Capac posterior cu consolă | poz. 1A. Culoare 150
• 210917 | Capac posterior | poz. 1B. Culoare 150
• 210918 | Panou comandă toaletă | poz. 2. Culoare 150
• 210919 | Tub pompă aer | poz. 3.
• 210920 | Cot ventilație | poz. 4.
• 210921 | Colac și capac | poz. 5. Culoare 150
• 210922 | Vas toaletă cu șuruburi (2 bucăți) | poz. 6 + 7. Ansamblu grupat în catalog, culoare 150
• 210923 | Ansamblu întrerupător vacuum cu tuburi și șurub | poz. 8 + 9 + 10 + 11 + 12. Include pozițiile 8 / 9 / 10 / 11 / 12 conform grupării din catalog, valva 210924 se comandă și separat
• 210924 | Valvă | poz. 11. Piesă comandabilă separat
• 210925 | Ansamblu tub clătire și ventilație cu duză | poz. 13. Culoare 150
• 210926 | Tub aditiv ape gri cu tub de legătură | poz. 14-15. Ansamblu grupat în catalog
• 210927 | Pompă aer | poz. 16.
• 210928 | Capac placă electronică toaletă | poz. 17-18. Include un șurub, culoare 27
• 210929 | Placă electronică toaletă | poz. 18-19. Include 4 șuruburi
• 210930 | Senzor reed | poz. 20.
• 210932 | Capac rezervor clătire | poz. 21. Piesă comandabilă separat
• 210934 | Indicator nivel | poz. 22. Piesă comandabilă separat
• 210938 | Ansamblu rezervor clătire | poz. 21-26. Include pozițiile 21 / 22 / 23 / 24 / 25 / 26 conform grupării din catalog
• 210933 | Tub pompă clătire | poz. 23. Piesă comandabilă separat
• 210935 | Garnitură rezervor clătire | poz. 25. Piesă comandabilă separat
• 210936 | Rezervor clătire | poz. 26. Piesă comandabilă separat
• 210937 | Capace service bază stânga și dreapta | poz. 27-28. Ansamblu grupat în catalog, culoare 06
• 210931 | Capac frontal | poz. 29. Culoare 150

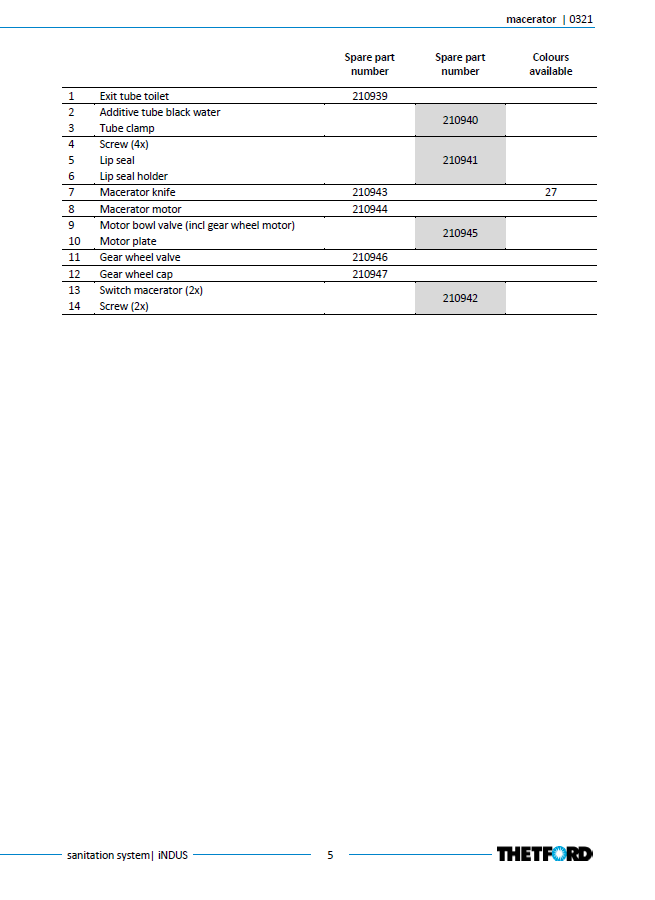

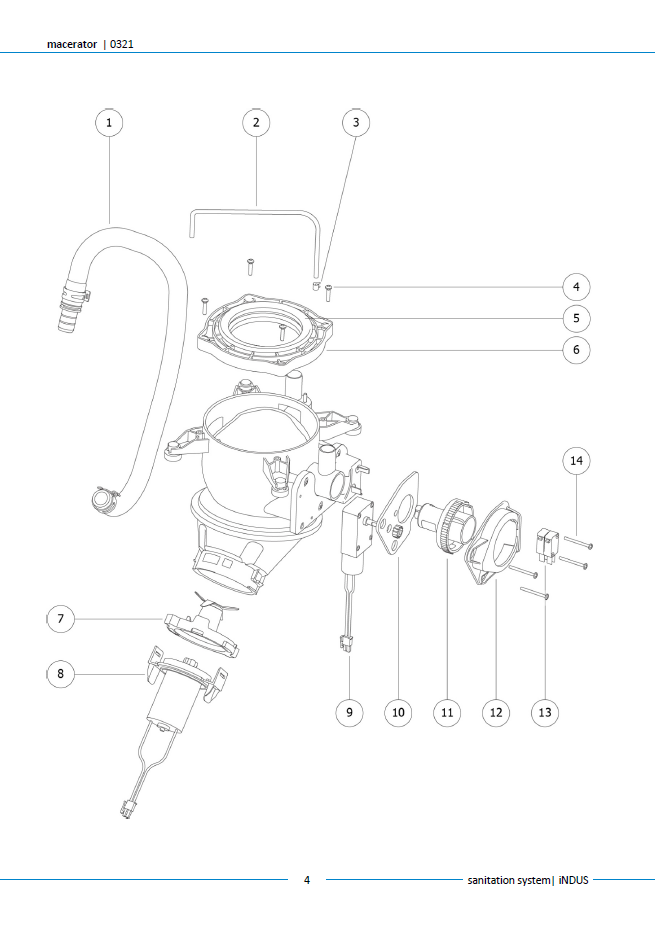

Macerator

• 210939 | Tub evacuare toaletă | poz. 1.
• 210940 | Tub aditiv ape negre cu colier | poz. 2 + 3. Ansamblu grupat în catalog
• 210941 | Kit garnitură cu buză și suport | poz. 4 + 5 + 6. Include șuruburi (4 bucăți), garnitură și suport conform grupării din catalog
• 210943 | Cuțit macerator | poz. 7. Culoare 27
• 210944 | Motor macerator | poz. 8.
• 210945 | Motor valvă vas cu placă de montaj | poz. 9 + 10. Include roata dințată a motorului conform denumirii din catalog
• 210946 | Roată dințată valvă | poz. 11.
• 210947 | Capac roată dințată | poz. 12.
• 210942 | Kit întrerupătoare macerator | poz. 13 / 14. Include 2 întrerupătoare și 2 șuruburi conform grupării din catalog
• 210979 | Valvă vas toaletă | poz. 15. Culoare 27

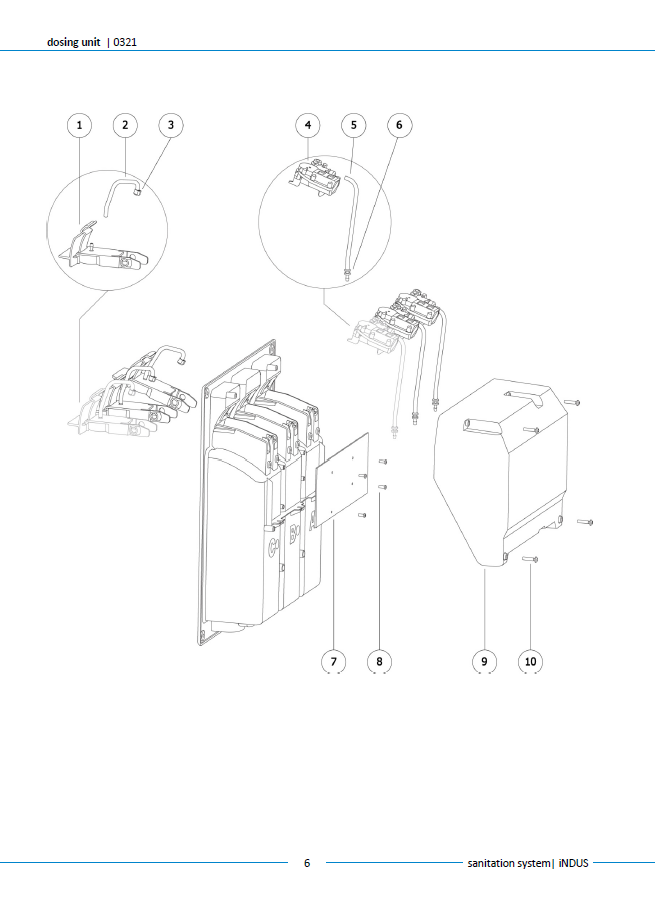

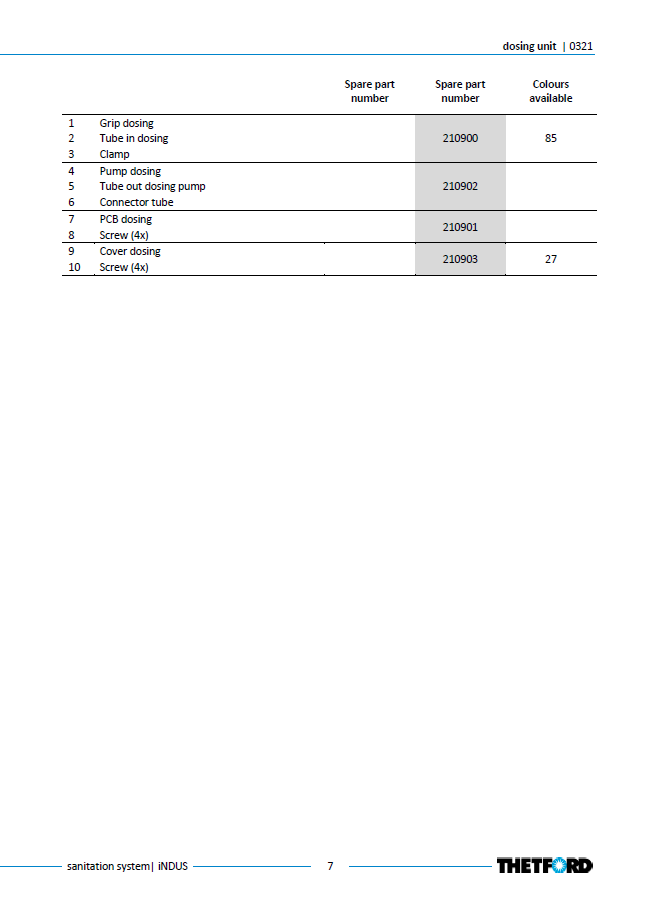

Unitate de dozare

• 210900 | Ansamblu mâner dozare cu tub de intrare și clemă | poz. 1 + 2 + 3. Include mâner dozare, tub de intrare și clemă conform grupării din catalog, culoare 85
• 210902 | Ansamblu pompă dozare cu tub de ieșire și racord | poz. 4 + 5 + 6. Include pompă dozare, tub de ieșire și racord conform grupării din catalog
• 210901 | Placă electronică dozare cu șuruburi | poz. 7 + 8. Include 4 șuruburi
• 210903 | Capac unitate de dozare cu șuruburi | poz. 9 + 10. Include 4 șuruburi, culoare 27

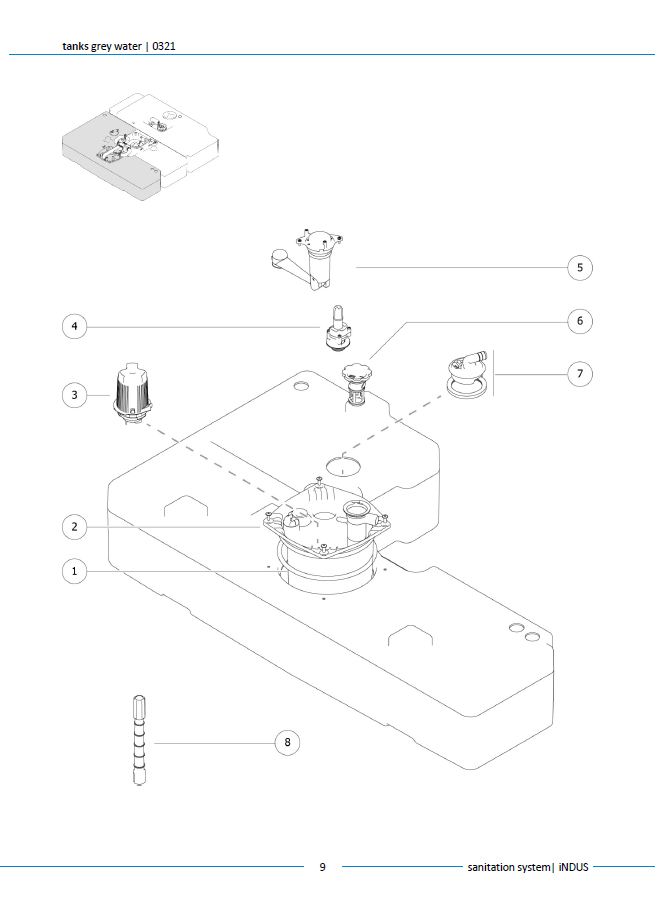

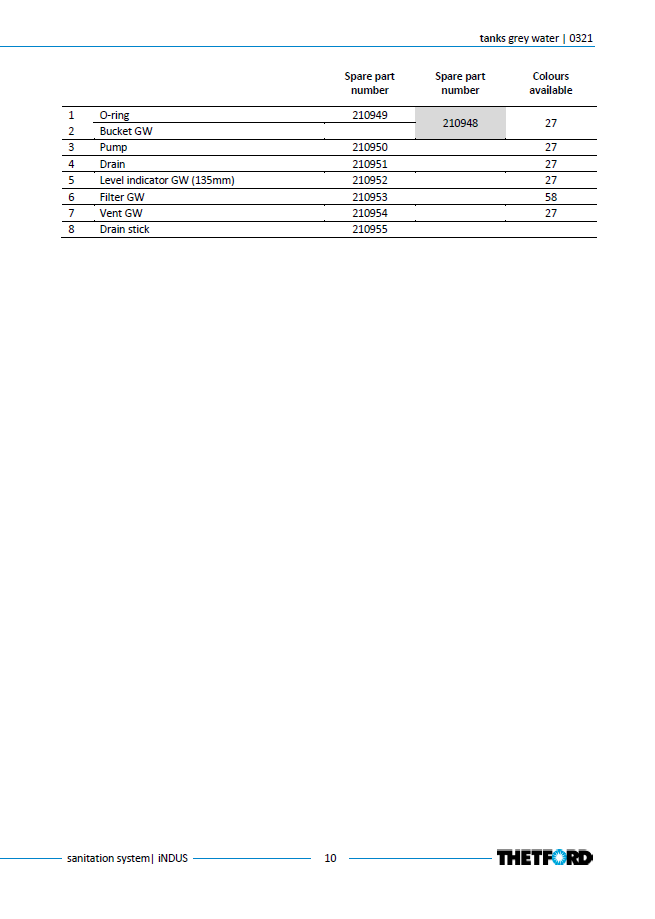

Rezervor ape gri

• 210949 | Garnitură O-ring recipient | poz. 1. Piesă comandabilă separat
• 210948 | Recipient ape gri cu garnitură O-ring | poz. 1 + 2. Ansamblu grupat în catalog, culoare 27
• 210950 | Pompă | poz. 3. Culoare 27
• 210951 | Ansamblu scurgere | poz. 4. Culoare 27
• 210952 | Indicator nivel ape gri 135 mm | poz. 5. Culoare 27
• 210953 | Filtru ape gri | poz. 6. În captura reviziei 0425 culoarea 58 este tăiată, culoarea 07 rămâne indicată, codul piesei nu este tăiat
• 210954 | Racord ventilație ape gri | poz. 7. Culoare 27
• 210955 | Tijă scurgere | poz. 8.

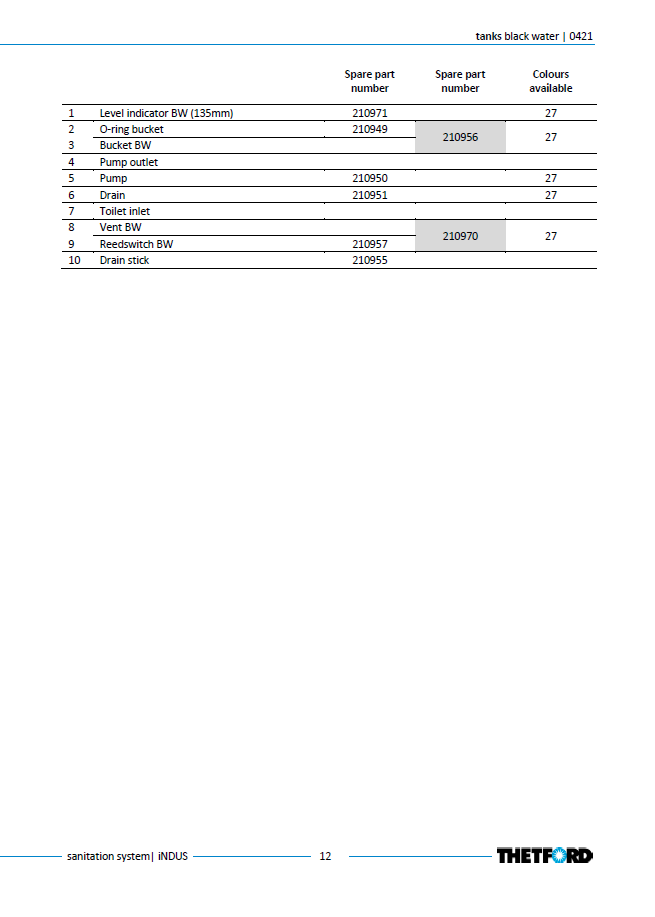

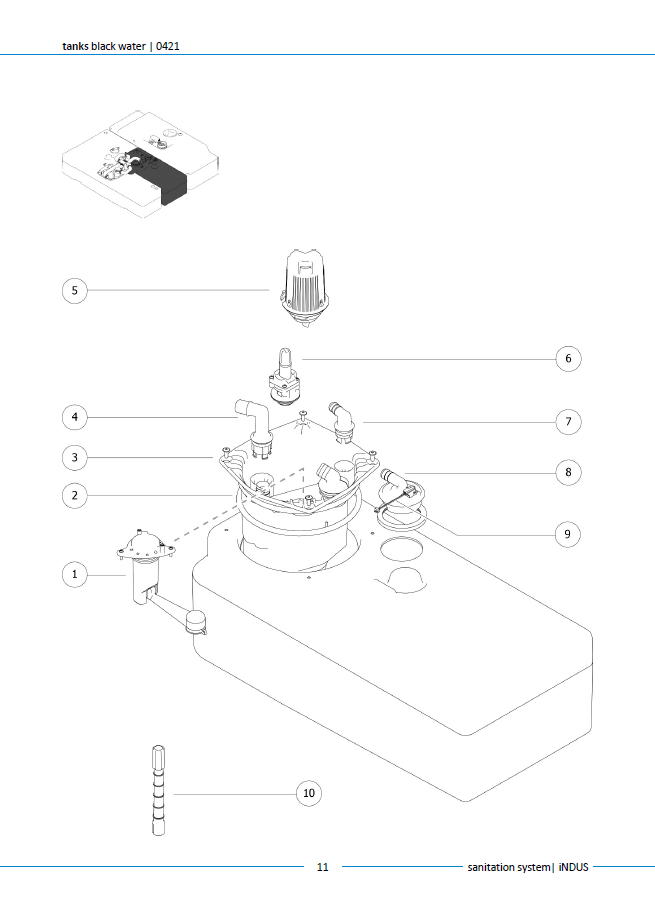

Rezervor ape negre

• 210971 | Indicator nivel ape negre 135 mm | poz. 1. Culoare 27
• 210949 | Garnitură O-ring recipient | poz. 2. Preț aprobat la apele gri, piesă comandabilă separat
• 210956 | Recipient ape negre cu garnitură O-ring | poz. 2 + 3. Ansamblu grupat în catalog, culoare 27
• 210950 | Pompă | poz. 5. Preț aprobat la apele gri, culoare 27
• 210951 | Ansamblu scurgere | poz. 6. Preț aprobat la apele gri, culoare 27
• 210970 | Ansamblu ventilație ape negre cu senzor reed | poz. 8 + 9. Ansamblu grupat în catalog, culoare 27
• 210957 | Senzor reed ape negre | poz. 9. Piesă comandabilă separat
• 210955 | Tijă scurgere | poz. 10. Preț aprobat la apele gri

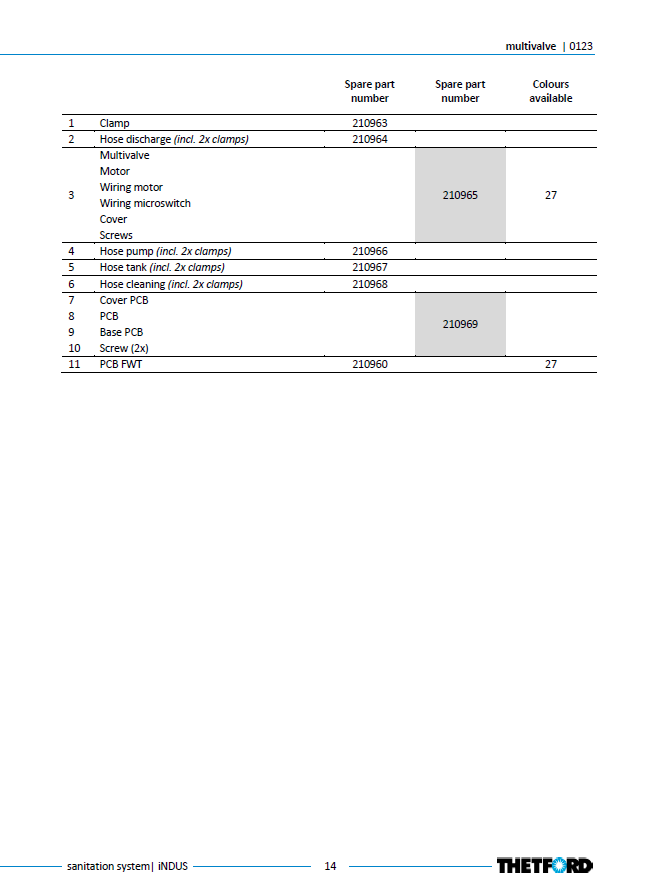

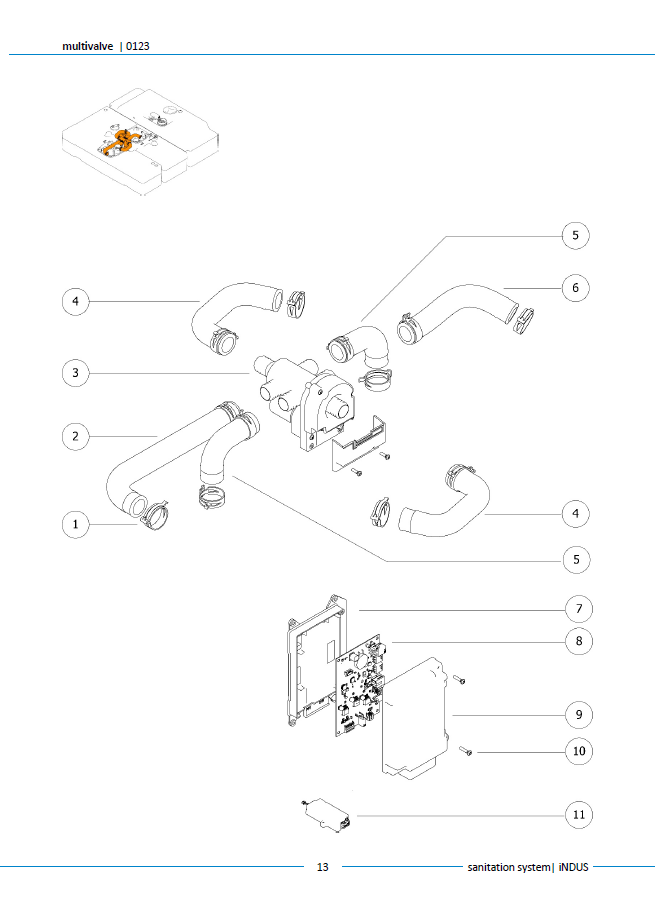

Multivalvă

• 210963 | Colier | poz. 1. Piesă comandabilă separat
• 210964 | Furtun evacuare cu 2 coliere | poz. 2. Include 2 coliere conform catalogului
• 210965 | Ansamblu multivalvă motorizată | poz. 3. Include multivalvă, motor, cablaj motor, cablaj microîntrerupător, capac și șuruburi, culoare 27
• 210966 | Furtun pompă cu 2 coliere | poz. 4. Același reper este reprezentat în două locuri în schemă, include 2 coliere
• 210967 | Furtun rezervor cu 2 coliere | poz. 5. Același reper este reprezentat în două locuri în schemă, include 2 coliere
• 210968 | Furtun curățare cu 2 coliere | poz. 6. Include 2 coliere conform catalogului
• 210969 | Kit placă electronică cu carcasă și șuruburi | poz. 7 + 8 + 9 + 10. Include capac, placă electronică, bază și 2 șuruburi conform grupării din catalog
• 210960 | Placă electronică rezervor apă curată (FWT) | poz. 11. Culoare 27

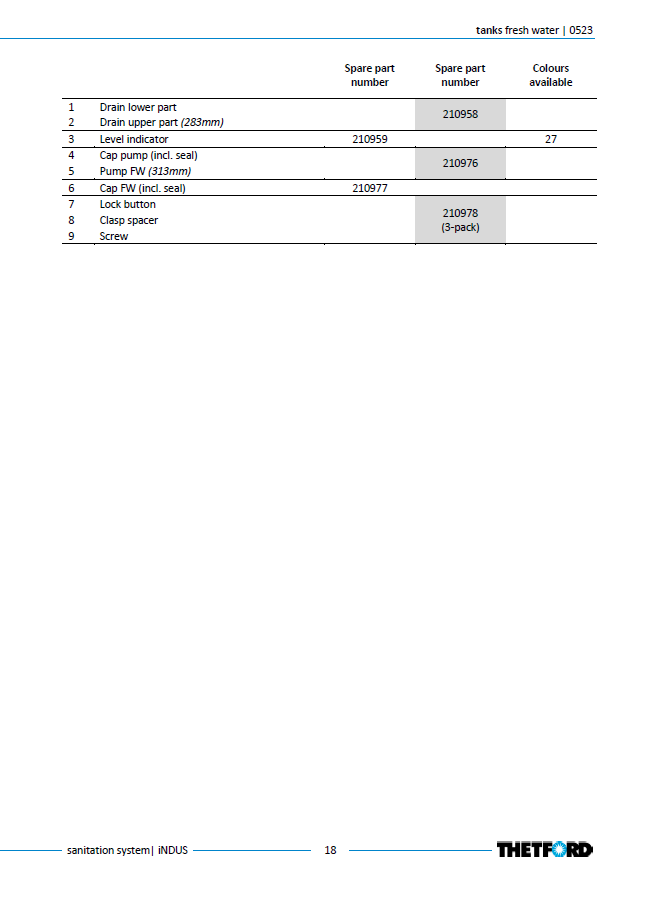

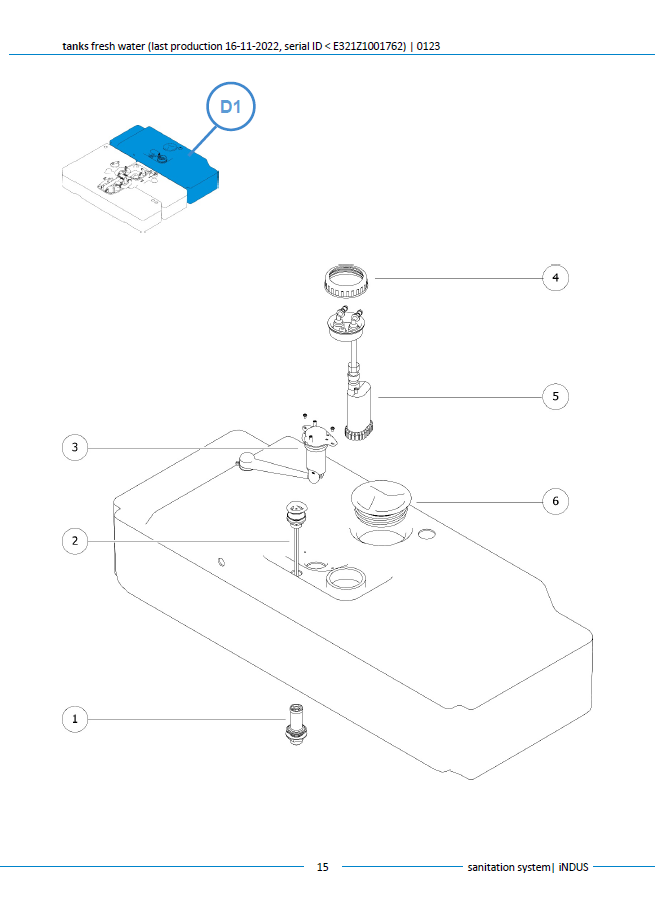

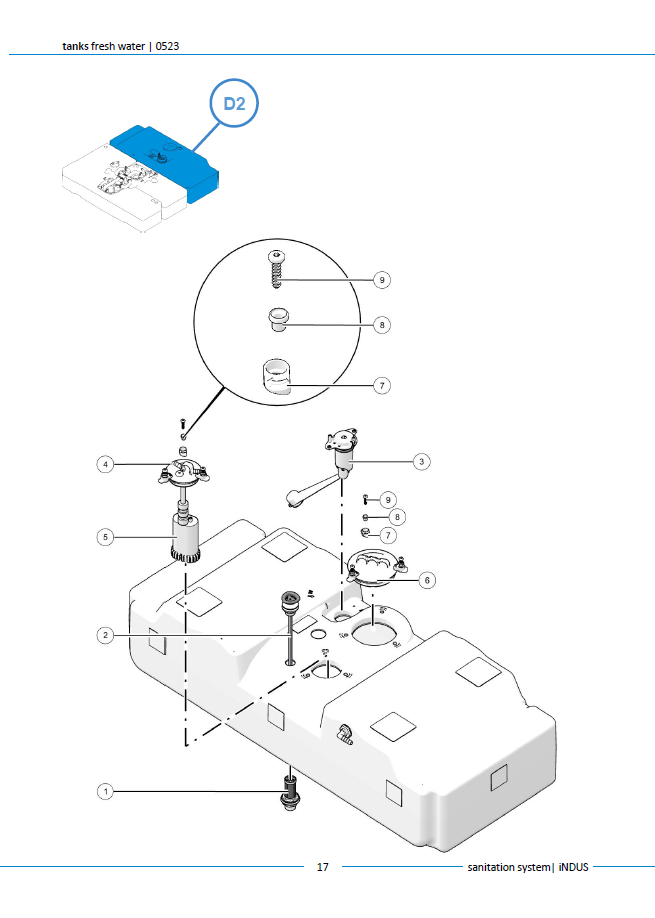

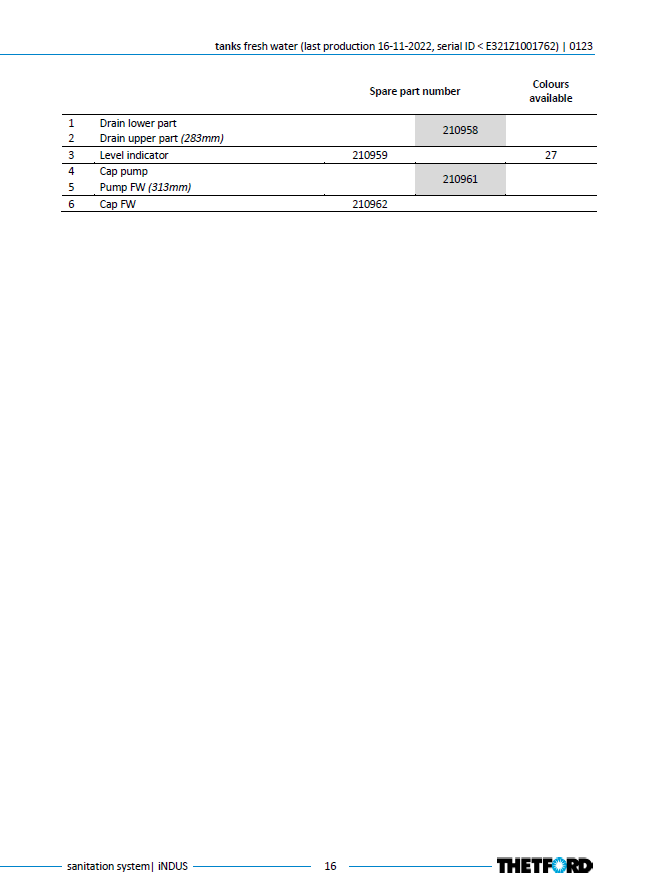

Apă curată D1 și D2

• 210958 | Ansamblu scurgere cu tub superior 283 mm | poz. 1 + 2. Include partea inferioară și partea superioară conform grupării din ambele tabele
• 210959 | Indicator nivel apă curată | poz. 3. Cod comun ambelor versiuni, culoare 27
• 210961 | Ansamblu pompă apă curată 313 mm cu capac | poz. 4 + 5. Versiunea D1, serie sub E321Z1001762, ultima producție 16.11.2022 conform tabelului D1
• 210962 | Capac rezervor apă curată | poz. 6. Versiunea D1, serie sub E321Z1001762
• 210976 | Ansamblu pompă apă curată 313 mm cu capac și garnitură | poz. 4 + 5. Versiunea D2, serie de la E321Z1001762 inclusiv, nu substitui automat cu pompa D1 Momentan indisponibilă. Preț și disponibilitate de confirmat la Thetford.
• 210977 | Capac rezervor apă curată cu garnitură | poz. 6. Versiunea D2, serie de la E321Z1001762 inclusiv Momentan indisponibilă. Preț și disponibilitate de confirmat la Thetford.
• 210978 | Kit elemente blocare capac (3-pack) | poz. 7 + 8 + 9. Include buton blocare, distanțier și șurub conform grupării din catalog, păstrăm indicația 3-pack Momentan indisponibilă. Preț și disponibilitate de confirmat la Thetford.

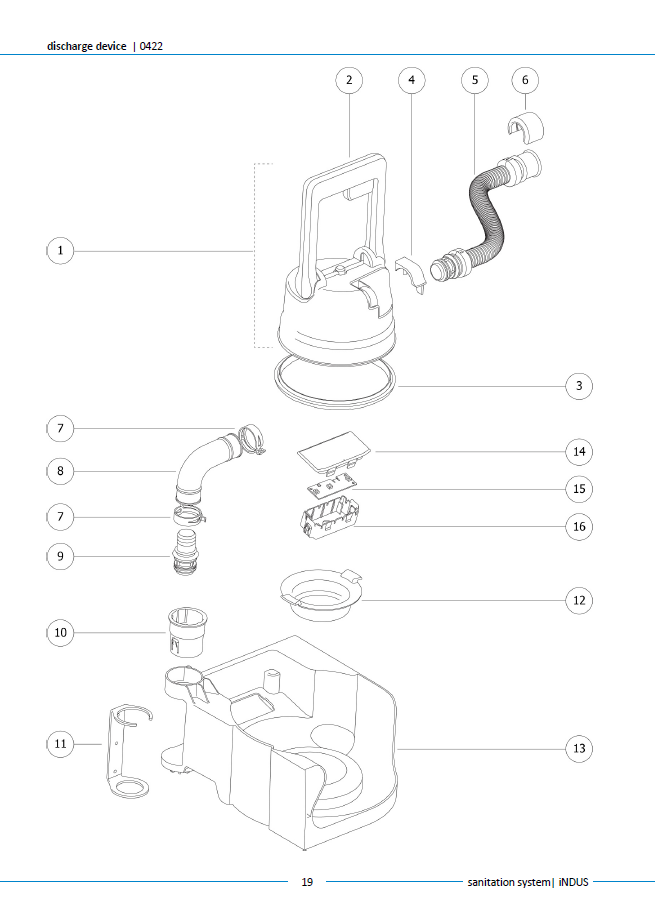

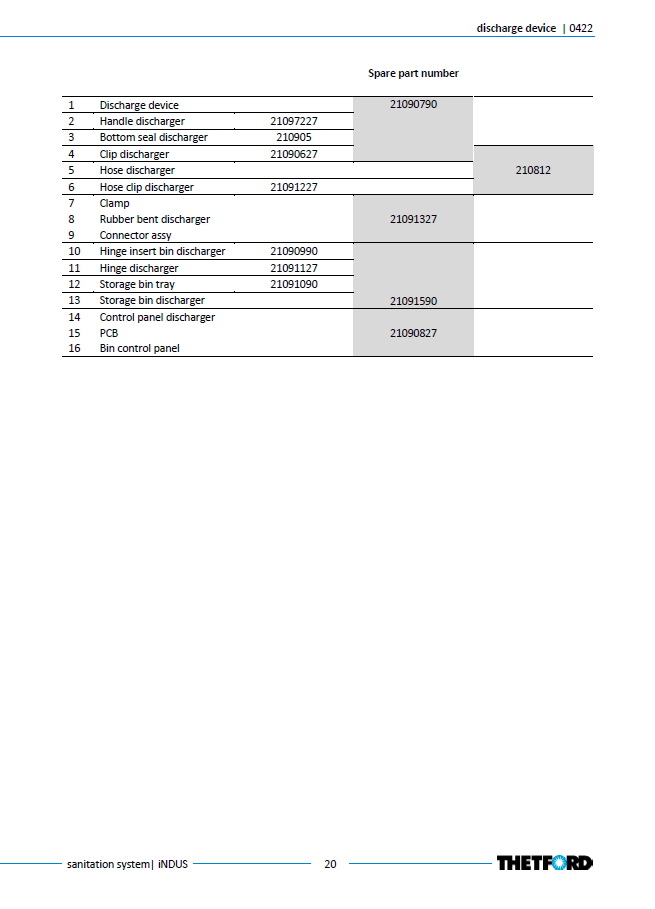

Dispozitiv de golire

• 21090790 | Ansamblu dispozitiv golire | poz. 1 + 2 + 3 + 4. Gruparea din catalog acoperă pozițiile 1 până la 4
• 21097227 | Mâner dispozitiv golire | poz. 2. Piesă comandabilă separat
• 210905 | Garnitură inferioară dispozitiv golire | poz. 3. Piesă comandabilă separat
• 21090627 | Clemă dispozitiv golire | poz. 4. Piesă comandabilă separat
• 210812 | Ansamblu furtun golire cu clemă | poz. 5 + 6. Ansamblu grupat în catalog
• 21091227 | Clemă furtun golire | poz. 6. Piesă comandabilă separat
• 21091327 | Ansamblu cot cauciuc cu coliere și racord | poz. 7 + 8 + 9. Include coliere, cot cauciuc și ansamblu racord conform grupării din catalog
• 21090990 | Inserție balama compartiment depozitare | poz. 10. Piesă comandabilă separat
• 21091127 | Balama compartiment depozitare | poz. 11. Piesă comandabilă separat
• 21091090 | Tavă compartiment depozitare | poz. 12. Piesă comandabilă separat
• 21091590 | Ansamblu compartiment depozitare | poz. 10 + 11 + 12 + 13. Gruparea din catalog acoperă pozițiile 10 până la 13
• 21090827 | Ansamblu panou comandă golire cu placă electronică și carcasă | poz. 14 + 15 + 16. Ansamblu grupat în catalog

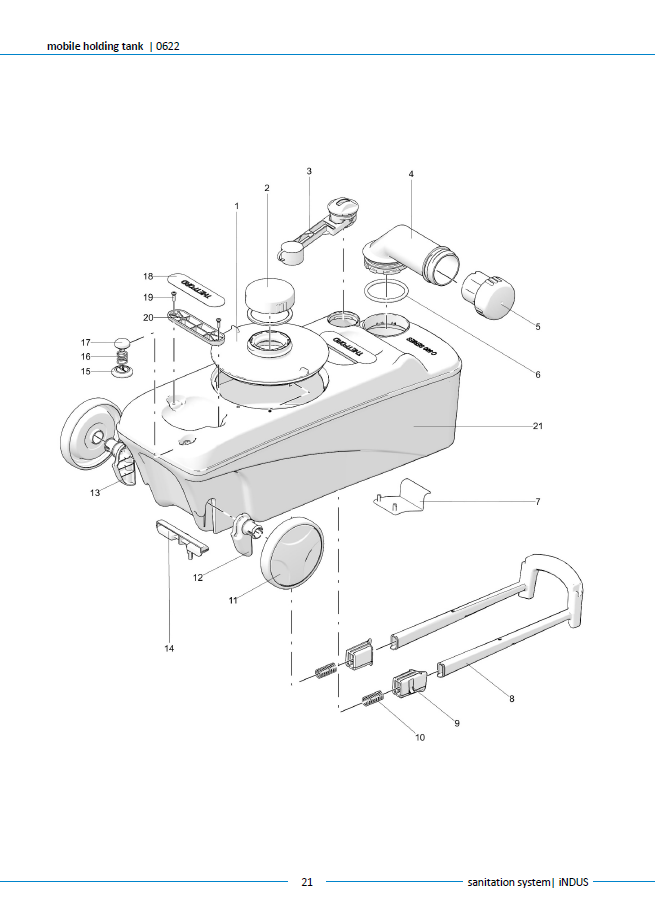

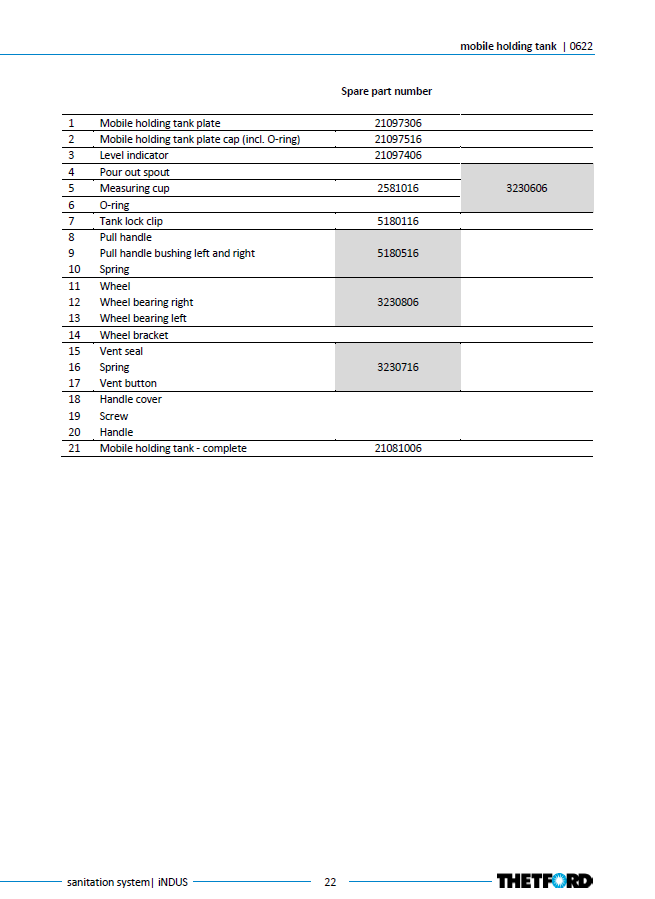

Rezervor mobil

• 21097306 | Placă rezervor mobil | poz. 1. Momentan indisponibilă. Preț și disponibilitate de confirmat la Thetford.
• 21097516 | Capac placă rezervor mobil cu O-ring | poz. 2. Include garnitură O-ring conform catalogului Momentan indisponibilă. Preț și disponibilitate de confirmat la Thetford.
• 21097406 | Indicator nivel rezervor mobil | poz. 3. Momentan indisponibilă. Preț și disponibilitate de confirmat la Thetford.
• 2581016 | Capac dozator | poz. 5. Piesă comandabilă separat
• 3230606 | Ansamblu tub golire cu capac dozator și O-ring | poz. 4 + 5 + 6. Ansamblu grupat în catalog
• 5180116 | Clemă blocare rezervor | poz. 7.
• 5180516 | Ansamblu mâner de tractare cu bucșe și arcuri | poz. 8 + 9 + 10. Include mâner, bucșe stânga și dreapta și arcuri conform grupării din catalog
• 3230806 | Kit roată cu lagăre și suport | poz. 11 + 12 + 13 + 14. Include reperele roată, lagăr dreapta, lagăr stânga și suport conform grupării din catalog
• 3230716 | Kit aerisire cu garnitură, arc și buton | poz. 15 + 16 + 17. Ansamblu grupat în catalog
• 21081006 | Rezervor mobil complet | poz. 21. Rezervor complet conform denumirii din catalog Momentan indisponibilă. Preț și disponibilitate de confirmat la Thetford.

Repere fără cod separat

La toaletă, poziția 30 trimite la schema maceratorului. La apele negre, pozițiile 4 și 7 nu au cod separat indicat. La rezervorul mobil, pozițiile 18, 19 și 20 nu au cod separat indicat. Aceste repere nu sunt variante de cumpărat. Codurile fără preț nu sunt declarate retrase definitiv: vor fi actualizate după confirmarea Thetford.
