Piese de schimb frigider Thetford N3170 (înainte de 16.07.2018) – Seria N3000 absorbție

Această pagină este dedicată pieselor de schimb originale pentru frigiderul Thetford N3170, versiune produsă înainte de 16.07.2018, din seria N3000, model cu sistem de răcire prin absorbție (gaz / 12V / 230V).

Modelul N3170 face parte din seria N3000, gamă produsă oficial până în 05/2019 conform informațiilor Thetford. Pentru acest model există diferențe constructive între versiunile fabricate înainte și după 16.07.2018, iar anumite componente nu sunt interschimbabile între versiuni.

Identificarea pieselor se realizează pe baza schemei tehnice explodate aferente versiunii corecte, fiecare poziție fiind asociată unui cod oficial de comandă.

Identificare piesă:

Pentru solicitări sau ofertare este obligatorie transmiterea unei fotografii clare a etichetei frigiderului, dacă aceasta este încă vizibilă. Eticheta conține modelul complet, data fabricației și seria aparatului, informații esențiale pentru confirmarea versiunii potrivite.

Piesele se comandă exclusiv pe bază de cod piesă (spare part number). În cazul selectării sau comandării greșite a codului, produsul nu poate fi returnat.

Anumite componente pot deveni indisponibile dacă au fost retrase din fabricație.

Compatibilitate pentru versiunea produsă înainte de 16.07.2018

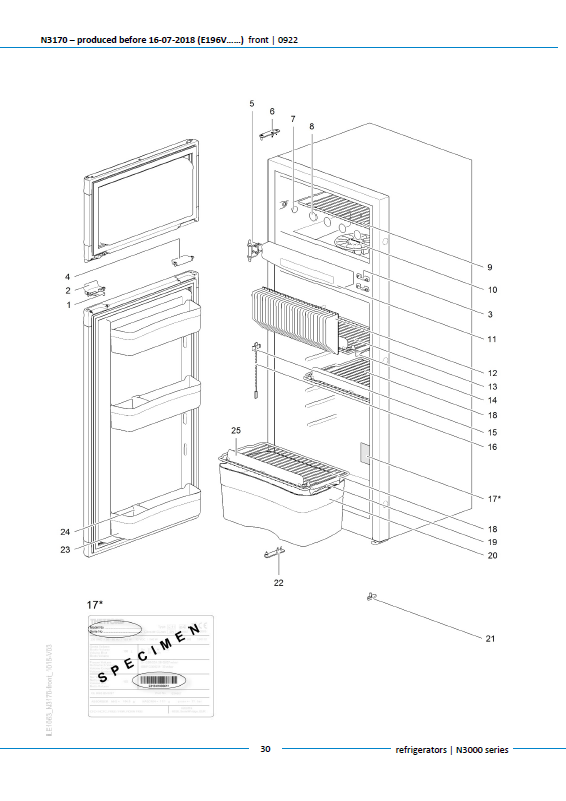

• Reperul de serie indicat în catalog pentru această versiune este E196V.... Confirmați eticheta și configurația aparatului.

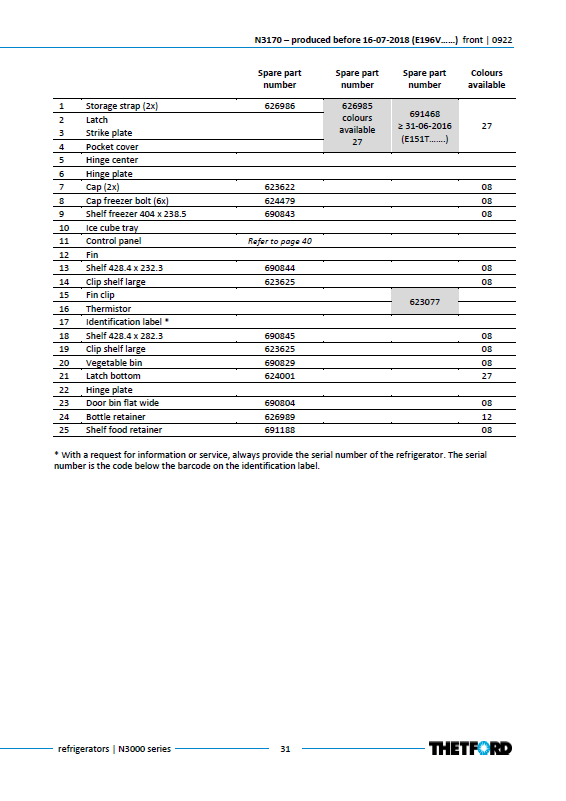

• Kitul de balamale 693143 acoperă pozițiile 5, 6 și 22 F; ansamblul termistor 623077, pozițiile 15-16 F; clema mare 623625, pozițiile 14 și 19 F.
• Închidere: 626985 pentru configurația anterioară și 691468 pentru configurația nouă, reper de serie E151T.... Verificați seria înainte de comandă.
• Ușa congelator 62208727R este indicată pentru producție anterioară lunii iulie 2016. Pentru producție după iulie 2016 sunt indicate ușa congelator 69154427R cu panou 69157327SP sau 691523138SP și ușa compartiment frigider 69154327R cu panou 69157227SP sau 691520138SP.
• Pentru frigiderele produse înainte de iulie 2016, catalogul recomandă consultarea unui service privind înlocuirea împreună a ușii compartimentului frigider și panoului, kitului de balamale, ușii congelatorului și panoului, panoului de comandă și ansamblului închidere/capac. Ușa veche a compartimentului frigider și panoul acesteia nu au cod comandabil în această schemă.

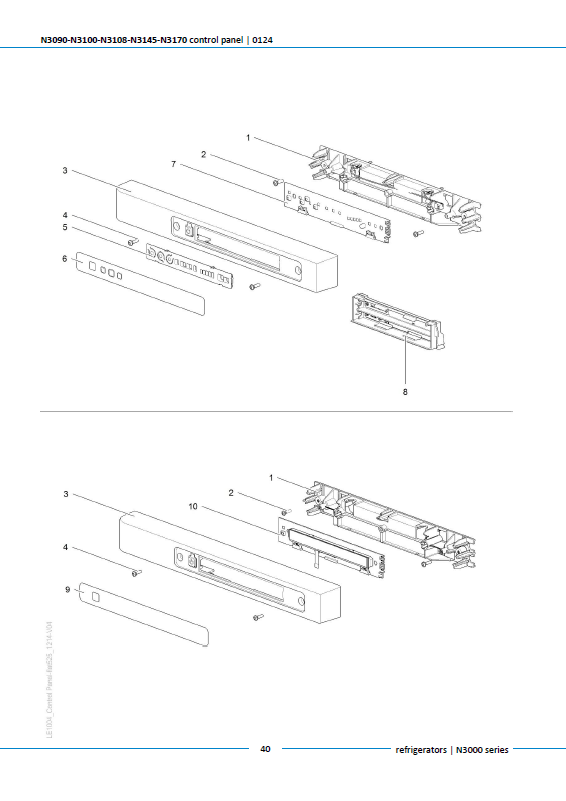

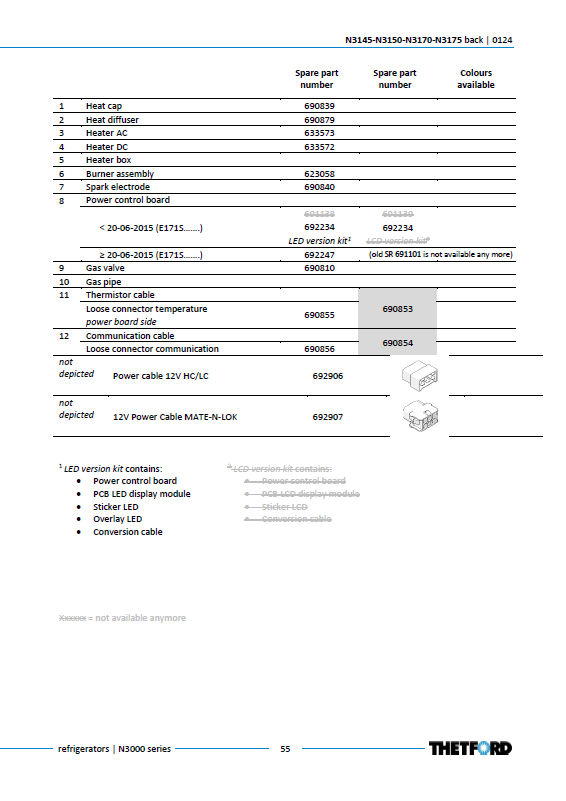

• Pentru fabricație anterioară datei de 20.06.2015: kit conversie LED 692234, o singură variantă pentru pozițiile 7 CP, 10 CP și 8 BK. Include placa de alimentare, modulul afișajului LED, autocolantul LED, folia LED și cablul de conversie.

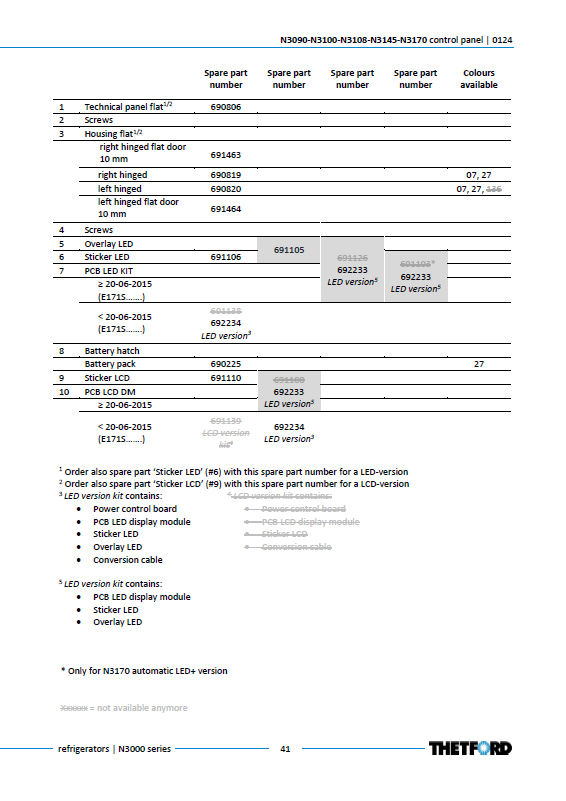

• Pentru fabricație începând cu 20.06.2015: kit afișaj/conversie LED 692233, pozițiile 7 CP și 10 CP, cu modul afișaj, autocolant și folie LED. Placa de alimentare este 692247, poziția 8 BK. Vechiul cod 691101 nu mai este disponibil și este păstrat doar ca referință.
• Pentru panoul tehnic și carcase se comandă și autocolantul corespunzător: 691106 pentru LED sau 691110 pentru LCD. Kiturile de conversie listate sunt versiuni LED.

Referință indisponibilă: 691103, modul afișaj numai pentru N3170 automatic LED+, poziția 7 CP. Thetford nu mai pune la dispoziție această piesă.

F = partea frontală; CP = panoul de comandă; BK = partea din spate.
