Piese de schimb frigider Thetford N3170 (după 16.07.2018) – Seria N3000 absorbție

Această pagină este dedicată pieselor de schimb originale pentru frigiderul Thetford N3170, versiune produsă după 16.07.2018, din seria N3000, model cu sistem de răcire prin absorbție (gaz / 12V / 230V).

Modelul N3170 aparține seriei N3000, gamă produsă oficial până în 05/2019 conform informațiilor Thetford. Pentru acest model există diferențe constructive între versiunile fabricate înainte și după 16.07.2018, iar anumite componente nu sunt compatibile între versiuni.

Identificarea pieselor se face pe baza schemei tehnice explodate aferente versiunii corecte, fiecare poziție fiind asociată unui cod oficial de comandă.

Identificare piesă:

Pentru solicitări sau ofertare este obligatorie transmiterea unei fotografii clare a etichetei frigiderului, dacă aceasta este încă vizibilă. Eticheta conține modelul complet, data fabricației și seria aparatului, informații necesare pentru confirmarea versiunii potrivite.

Piesele se comandă exclusiv pe bază de cod piesă (spare part number). În cazul selectării sau comandării greșite a codului, produsul nu poate fi returnat.

Anumite componente pot deveni indisponibile dacă au fost retrase din fabricație.

Precizări pentru versiunea produsă după 16.07.2018

• Reper de serie: E197V.... Confirmați eticheta și configurația aparatului.
• Kitul de balamale 693143 acoperă pozițiile 5, 6 și 20 F; ansamblul termistor 623077 acoperă pozițiile 24-25 F. Raftul 692512 apare la pozițiile 12 și 18 F, într-o singură variantă pe cod.
• Închiderea 691468 corespunde configurației noi, reper E151T.... Ușile și panourile decorative sunt variante distincte.

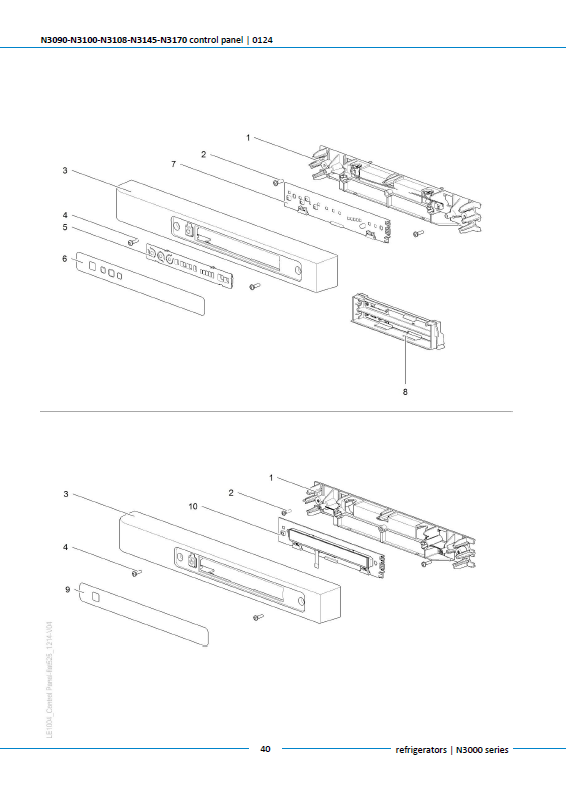

• Kitul afișaj/conversie LED 692233 apare la pozițiile 7 CP și 10 CP, într-o singură variantă. Include modul afișaj LED, autocolant LED și folie LED. Placa de alimentare este 692247 la poziția 8 BK. Vechiul cod 691101 este păstrat doar ca referință indisponibilă.

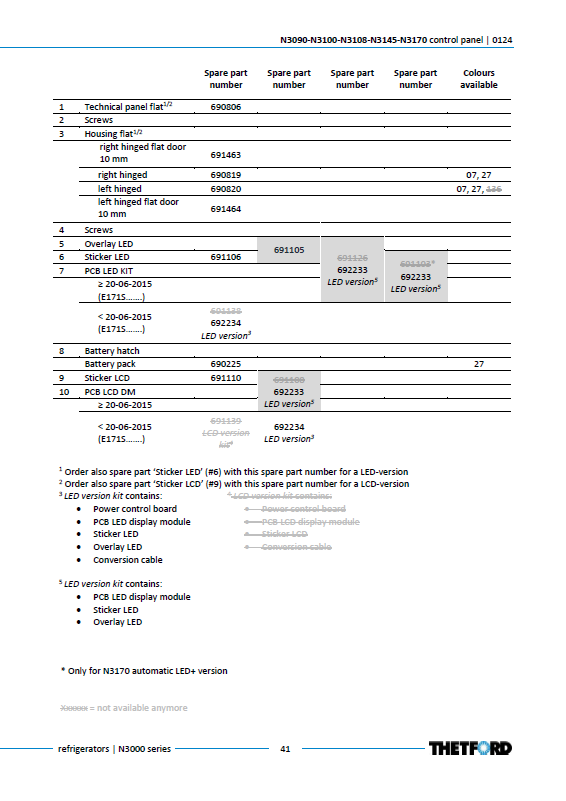

• Pentru panoul tehnic și carcase se comandă și autocolantul corespunzător: 691106 pentru LED sau 691110 pentru LCD. Kitul 692233 este versiune LED, inclusiv pentru referința din schema LCD.
• Kitul 692234 pentru fabricație anterioară datei de 20.06.2015 nu este inclus între variantele acestei pagini dedicate producției după 16.07.2018.

Referință indisponibilă: 691103, modul afișaj numai pentru N3170 automatic LED+, poziția 7 CP. Thetford nu mai pune la dispoziție această piesă.

F = partea frontală; CP = panoul de comandă; BK = partea din spate.
