Piese frigider Thetford N98 Deluxe Line (producție până în 2008)

Această categorie este dedicată pieselor pentru frigiderul cu absorbție Thetford N98 din seria Deluxe Line, model produs până în anul 2008. Frigiderul funcționează pe gaz / 12V / 230V și utilizează sistem de comandă specific gamei Deluxe, diferit de versiunile Premium LCD apărute ulterior.

Modelul N98 Deluxe are configurație tehnică proprie, iar componentele pentru alimentare gaz, rezistențele electrice și elementele mecanice sunt dedicate acestei platforme. Piesele nu sunt interschimbabile cu seriile Premium LCD sau N3000/N4000.

Pentru modelul N98 sunt disponibile piese precum: arzător gaz, duze injectoare, termocuplu, electrovalvă gaz, rezistențe 12V și 230V, termostat, ventilatoare (unde este cazul), garnituri ușă, balamale, rafturi și alte componente compatibile.

Identificarea corectă a modelului este obligatorie înainte de comandă. Verificați eticheta tehnică originală a frigiderului, poziționată de regulă în interiorul compartimentului frigorific sau pe rama laterală interioară. Pe etichetă sunt înscrise modelul exact și codul produs (Product No.), informații necesare pentru alegerea piesei corecte.

Piesele comandate eronat, fără verificarea prealabilă a etichetei tehnice a echipamentului, nu pot fi returnate sau schimbate în cazul incompatibilității.

Optimus Caravan Centrum SRL este dealer și punct service pentru Thetford în România. Avem acces la documentație tehnică oficială și scheme de piese pentru modelul N98 Deluxe și oferim suport pentru identificare și intervenții în atelier autorizat.

Toate piesele sunt destinate frigiderelor cu absorbție montate în rulote și autorulote, conform specificațiilor producătorului.

Identificarea pieselor N98 Deluxe Line

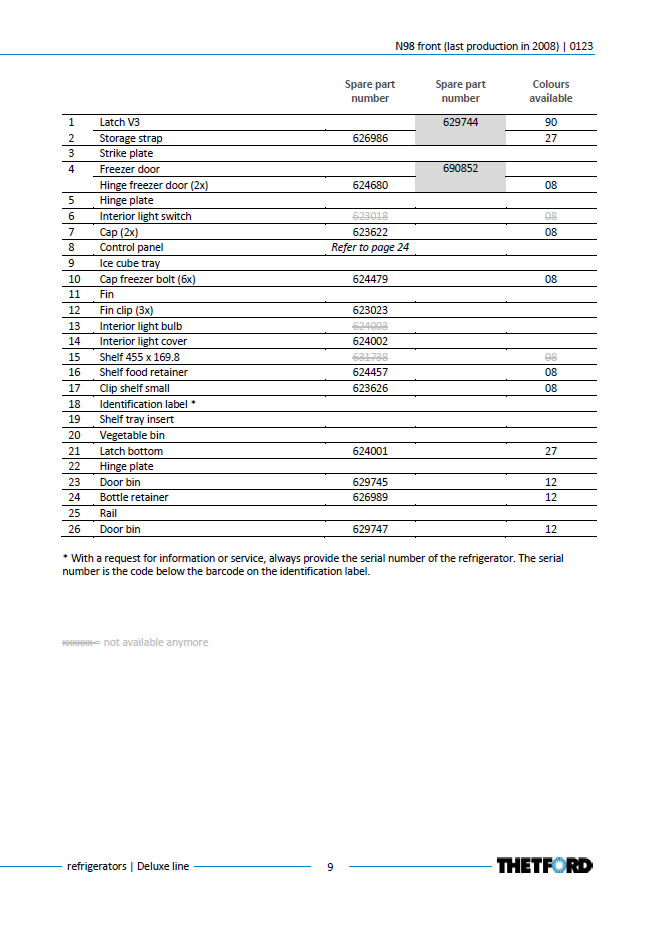

F = partea frontală, CP = panoul de comandă, BK = partea din spate. Închiderea V3 629744 acoperă pozițiile 1-3 F, iar banda 626986 se poate comanda separat la poziția 2 F. Ușa congelatorului 690852 și balamalele 624680 se identifică la poziția 4 F, iar balamalele se pot comanda separat. Opritorul de raft este 624457, poziția 16 F. Suportul de sticle este 626989, poziția 24 F.

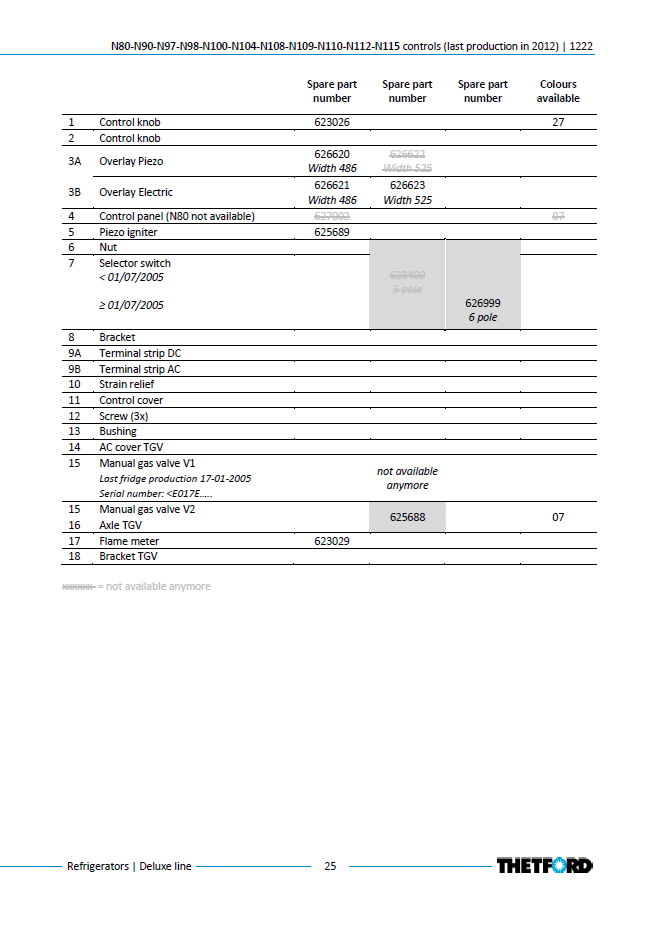

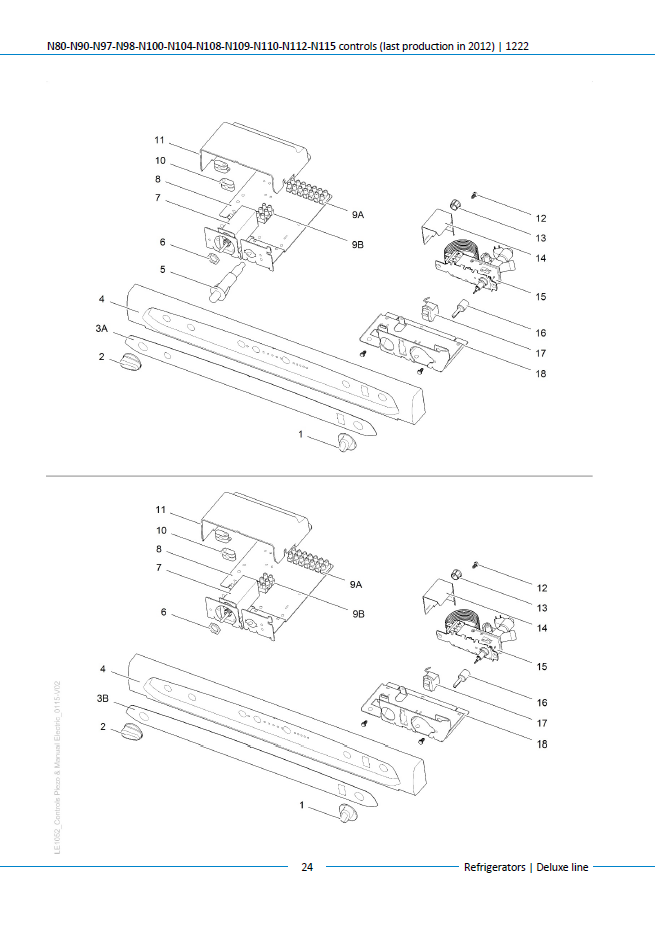

Butonul 623026 este indicat la pozițiile 1 și 2 CP. Autocolantele disponibile 626620 pentru Piezo și 626621 pentru aprindere electrică au lățimea de 486 mm. Selectorul 626999 este versiunea cu 6 poli pentru fabricație începând cu 01.07.2005, pozițiile grupate 6-7 CP. Robinetul manual V2 625688 acoperă pozițiile 15-16 CP. Robinetul V1 nu mai este disponibil, fără cod de comandă în tabel, cu ultima producție indicată la 17.01.2005, seria anterioară E017E.

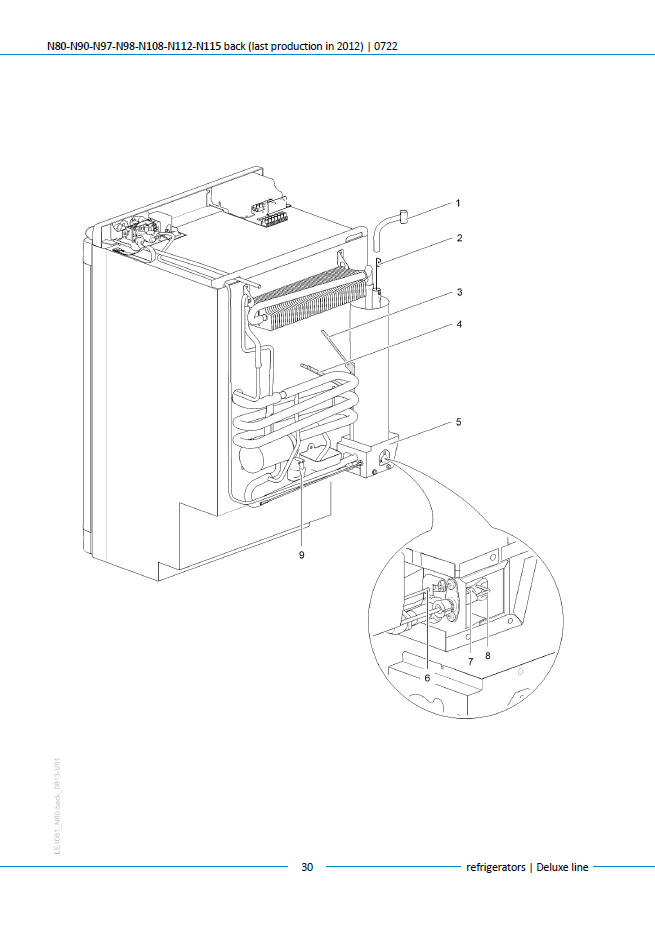

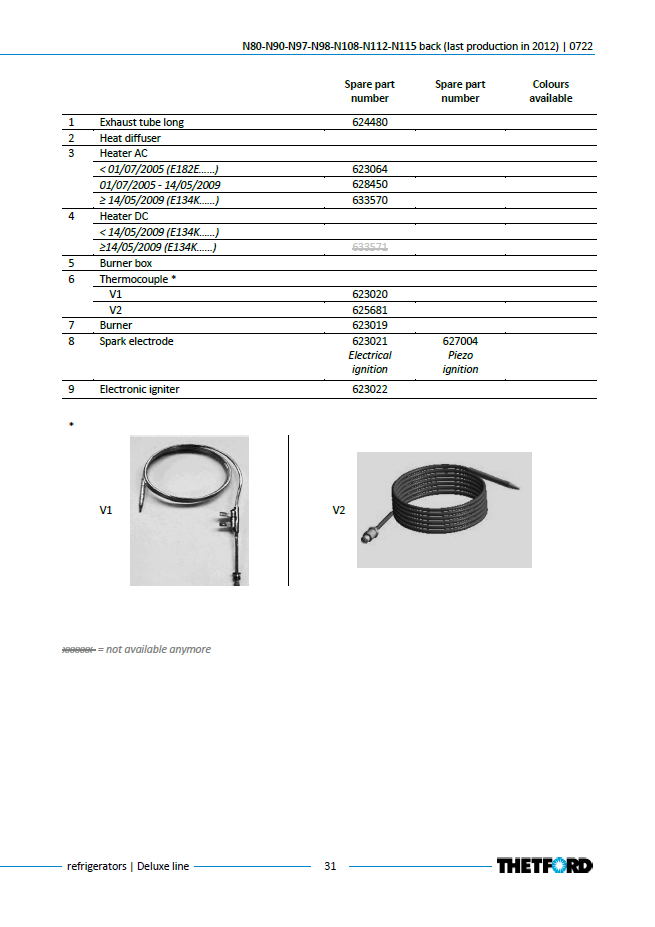

Rezistențele AC se aleg după pragurile 01.07.2005 (E182E) și 14.05.2009 (E134K), conform tabelului comun. Confirmați seria aparatului și compatibilitatea piesei, inclusiv în cazul înlocuirilor ulterioare. Termocuplurile V1 623020 și V2 625681 se identifică după configurația ilustrată. Electrozii sunt diferiți: 623021 pentru aprindere electrică și 627004 pentru Piezo.

Piese retrase, doar pentru identificare

• 623018 | Întrerupător iluminare interioară | poz. 6 F. Thetford nu mai pune la dispoziție această piesă.
• 624003 | Bec iluminare interioară | poz. 13 F. Thetford nu mai pune la dispoziție această piesă.
• 631738 | Raft 455 x 169,8 mm | poz. 15 F. Thetford nu mai pune la dispoziție această piesă.
• 629745 | Raft ușă | poz. 23 F. Thetford nu mai pune la dispoziție această piesă.
• 626622 | Autocolant comandă Piezo lățime 525 mm | poz. 3A CP. Thetford nu mai pune la dispoziție această piesă.
• 626623 | Autocolant comandă electrică lățime 525 mm | poz. 3B CP. Thetford nu mai pune la dispoziție această piesă.
• 627002 | Panou comandă | poz. 4 CP. Thetford nu mai pune la dispoziție această piesă.
• 623400 | Selector 5 poli înainte de 01.07.2005 | poz. 6-7 CP. Thetford nu mai pune la dispoziție această piesă.
• 633571 | Rezistență DC de la 14.05.2009 | poz. 4 BK. Thetford nu mai pune la dispoziție această piesă.

Inserția de raft de la poziția 19 F și sertarul de legume de la poziția 20 F nu au cod de comandă în tabel. Rezistența DC anterioară datei de 14.05.2009 nu are cod indicat. Pozițiile fără cod sunt doar referințe, nu variante de cumpărat. Sursă: documentația Thetford Deluxe Line, front N98 revizia 0123, controls revizia 1222, back revizia 0722, capturile furnizate.
