Piese frigider Thetford N80 Deluxe Line (producție întreruptă in 2012)

Această categorie este dedicată pieselor pentru frigiderul cu absorbție Thetford N80 din seria Deluxe Line. Modelul N80 este un frigider compact, utilizat frecvent în rulote și autorulote echipate în anii anteriori seriilor Premium LCD.

Frigiderul funcționează pe gaz / 12V / 230V și utilizează sistem de comandă specific gamei Deluxe Line. Configurația este diferită față de seriile Premium LCD sau N3000/N4000, iar piesele sunt dedicate acestei platforme.

Pentru modelul N80 sunt disponibile piese precum: arzător gaz, duze injectoare, termocuplu, electrovalvă gaz, rezistențe 12V și 230V, termostat, ventilatoare (unde este cazul), garnituri ușă, balamale, rafturi și alte componente compatibile.

Pentru identificarea corectă a pieselor este necesară verificarea etichetei originale a frigiderului. Eticheta se află de regulă în interiorul compartimentului frigorific sau pe rama laterală interioară și conține modelul exact și codul produs (Product No.), informații esențiale pentru alegerea piesei compatibile.

Optimus Caravan Centrum SRL este dealer și punct service pentru Thetford în România. Avem acces la documentație tehnică oficială și scheme de piese pentru modelul N80 și oferim suport pentru identificare și intervenții în atelier autorizat.

Toate piesele sunt destinate frigiderelor cu absorbție montate în rulote și autorulote, conform specificațiilor producătorului.

Identificarea pieselor N80 Deluxe Line

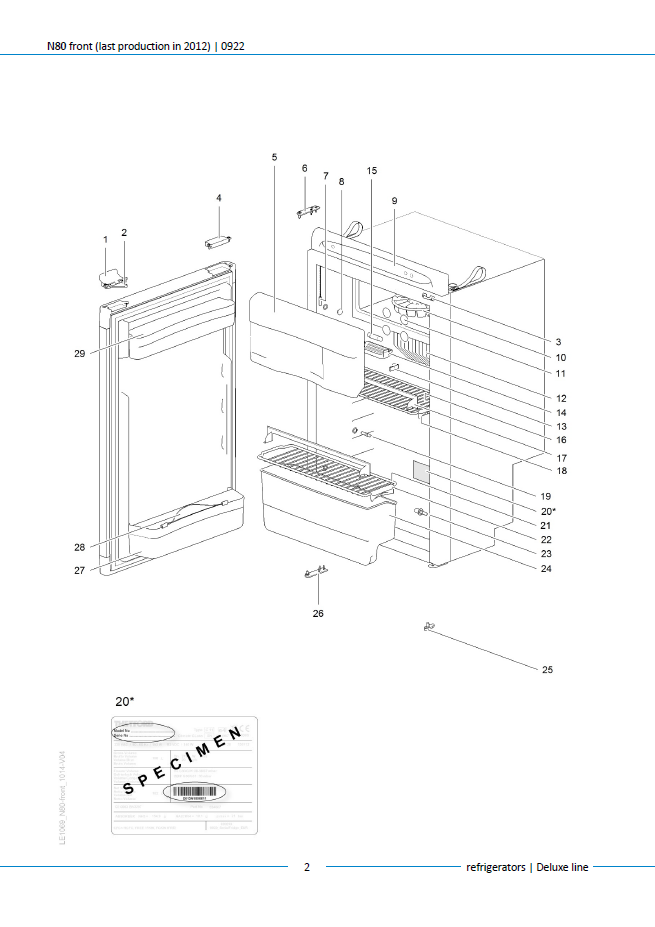

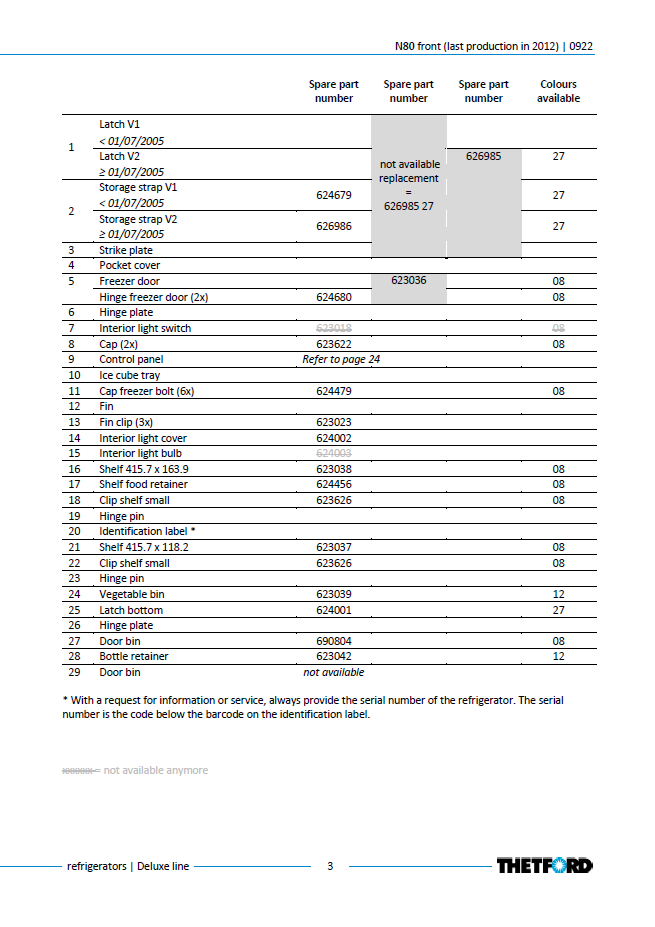

F = partea frontală, CP = panoul de comandă, BK = partea din spate. Închiderea V2, cod 626985, se identifică la pozițiile 1-3 F pentru fabricație începând cu 01.07.2005. Pentru vechea închidere V1, indisponibilă în forma originală, catalogul indică înlocuirea 62698527. Banda V1 624679 și banda V2 626986 sunt coduri distincte, alese după configurație. Ușa congelatorului este 623036, poziția 5 F, iar balamalele 624680 se pot comanda separat. Clema 623626 apare la pozițiile 18 și 22 F într-o singură variantă.

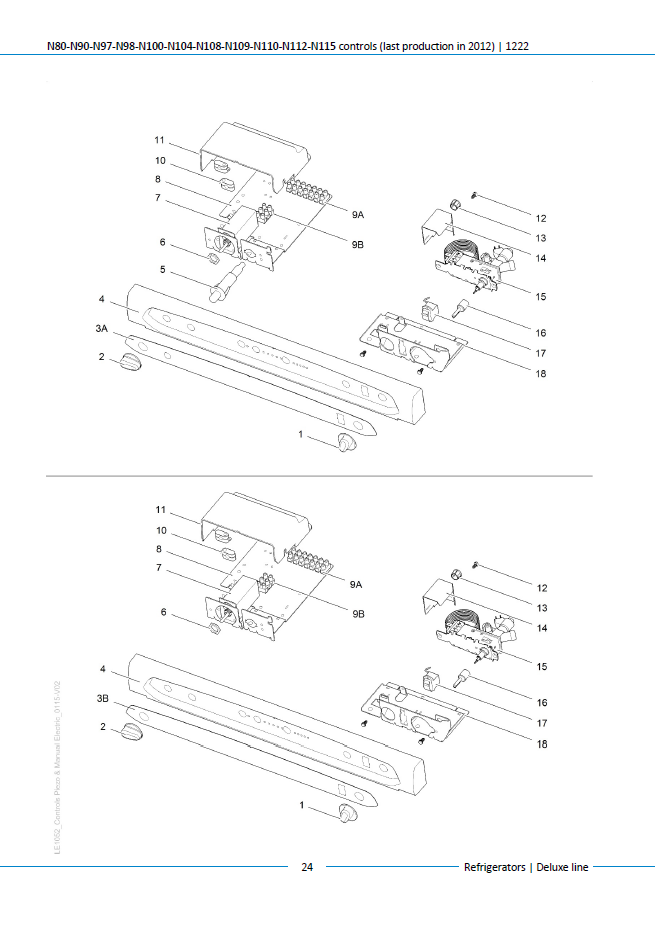

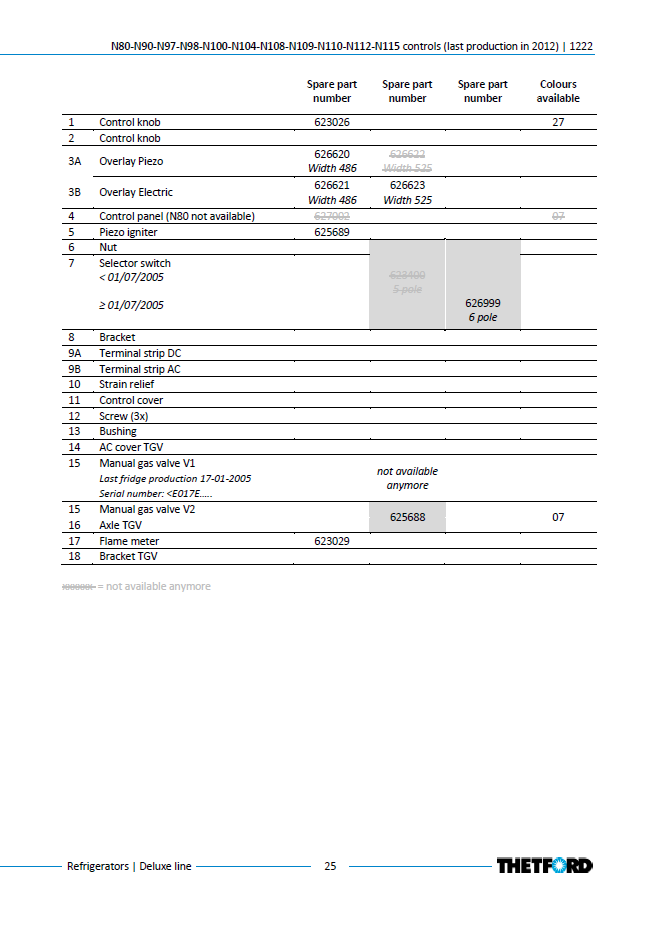

Butonul 623026 este indicat pentru pozițiile 1 și 2 CP. Autocolantele disponibile 626620 pentru Piezo și 626621 pentru aprindere electrică au lățimea de 486 mm. Selectorul 626999 este versiunea cu 6 poli pentru fabricație începând cu 01.07.2005 și acoperă pozițiile grupate 6-7 CP. Robinetul manual V2 625688 acoperă pozițiile 15-16 CP. Robinetul V1 nu mai este disponibil, fără cod de comandă în tabel, cu ultima producție indicată la 17.01.2005, seria anterioară E017E.

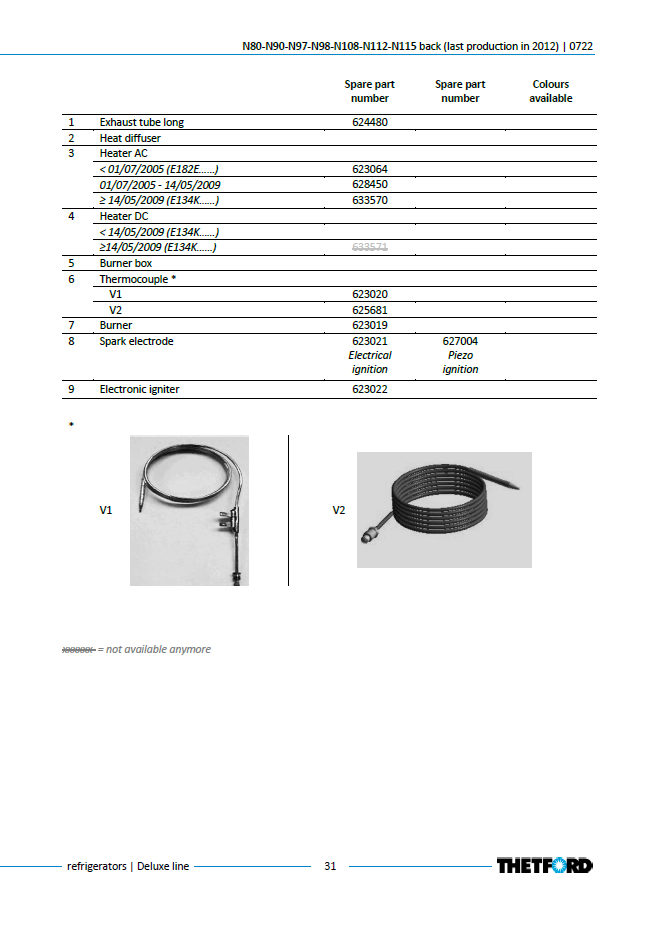

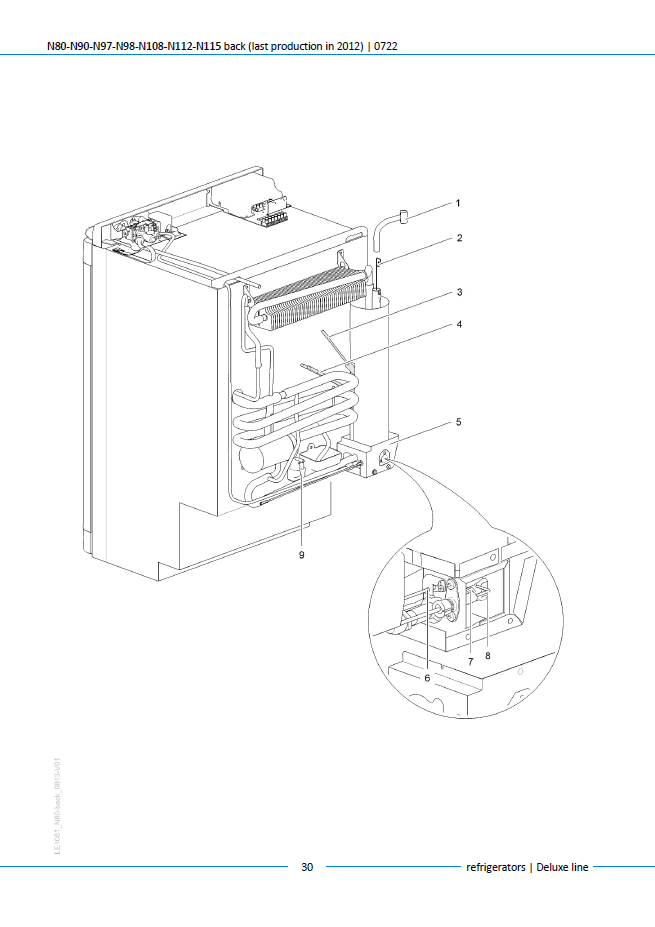

Rezistențele AC se aleg după pragurile 01.07.2005 (E182E) și 14.05.2009 (E134K). Termocuplurile V1 623020 și V2 625681 se identifică după configurația ilustrată. Electrozii sunt diferiți: 623021 pentru aprindere electrică și 627004 pentru Piezo. Confirmați modelul, seria și configurația aparatului înainte de comandă.

Piese retrase, doar pentru identificare

• 623061 | Întrerupător iluminare interioară | poz. 7 F. Thetford nu mai pune la dispoziție această piesă.
• 624003 | Bec iluminare interioară | poz. 15 F. Thetford nu mai pune la dispoziție această piesă.
• 626622 | Autocolant comandă Piezo lățime 525 mm | poz. 3A CP. Thetford nu mai pune la dispoziție această piesă.
• 626623 | Autocolant comandă electrică lățime 525 mm | poz. 3B CP. Thetford nu mai pune la dispoziție această piesă.
• 627002 | Panou comandă | poz. 4 CP. Thetford nu mai pune la dispoziție această piesă.
• 623400 | Selector 5 poli înainte de 01.07.2005 | poz. 6-7 CP. Thetford nu mai pune la dispoziție această piesă.
• 633571 | Rezistență DC de la 14.05.2009 | poz. 4 BK. Thetford nu mai pune la dispoziție această piesă.

Raftul de ușă de la poziția 29 F este indicat ca indisponibil, fără cod. Rezistența DC anterioară datei de 14.05.2009 nu are cod în tabel. Pozițiile fără cod nu sunt variante de cumpărat. Sursă: documentația Thetford Deluxe Line, front N80 revizia 0922, controls revizia 1222, back revizia 0722, capturile furnizate.
