Piese frigider Thetford N115 Deluxe Line (producție până în 2012)

Această categorie este dedicată pieselor pentru frigiderul cu absorbție Thetford N115 din seria Deluxe Line, model produs până în anul 2012. Frigiderul funcționează pe gaz / 12V / 230V și utilizează sistem de comandă specific gamei Deluxe.

Modelul N115 Deluxe este un frigider de capacitate mare, utilizat frecvent în autorulote și rulote echipate premium. Configurația tehnică diferă față de versiunile Premium LCD și față de seriile mai noi N3000 sau N4000. Componentele pentru sistemul de gaz, rezistențele electrice și subansamblele interne sunt dedicate acestei platforme.

Pentru modelul N115 sunt disponibile piese precum: arzător gaz, duze injectoare, termocuplu, electrovalvă gaz, rezistențe 12V și 230V, termostat, ventilatoare (unde este cazul), garnituri ușă, balamale, rafturi, componente compartiment congelator și alte subansamble compatibile.

Identificarea corectă a modelului este obligatorie înainte de comandă. Verificați eticheta tehnică originală a frigiderului, amplasată de regulă în interiorul compartimentului frigorific sau pe rama laterală interioară. Pe etichetă sunt înscrise modelul exact și codul produs (Product No.), informații esențiale pentru alegerea piesei compatibile.

Piesele comandate eronat, fără verificarea prealabilă a etichetei tehnice a echipamentului, nu pot fi returnate sau schimbate în cazul incompatibilității.

Optimus Caravan Centrum SRL este dealer și punct service pentru Thetford în România. Avem acces la documentație tehnică oficială și scheme de piese pentru modelul N115 Deluxe și oferim suport pentru identificare și intervenții în atelier autorizat.

Toate piesele sunt destinate frigiderelor cu absorbție montate în rulote și autorulote, conform specificațiilor producătorului.

Identificarea pieselor N115 Deluxe Line

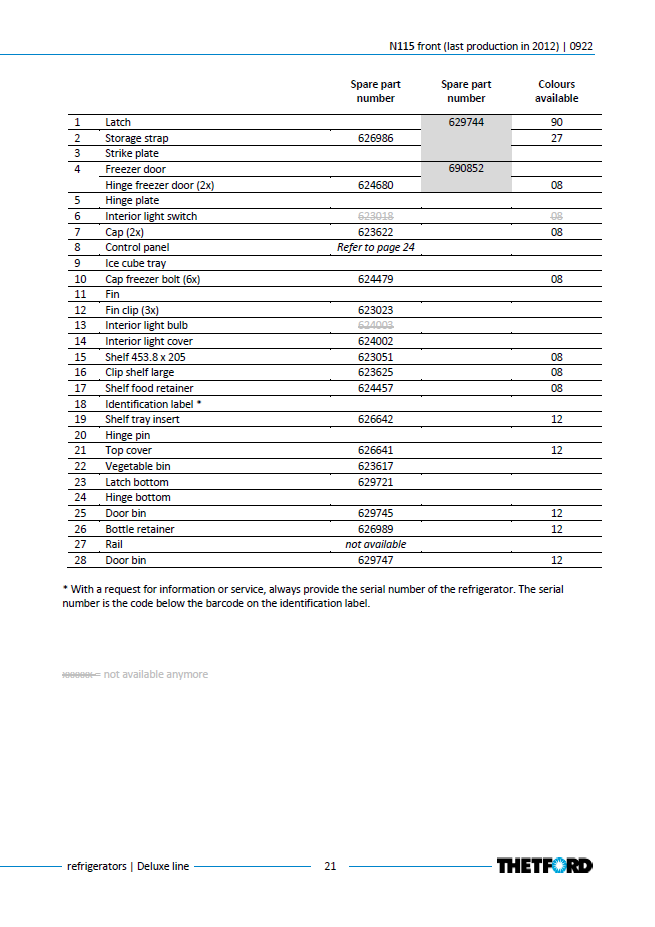

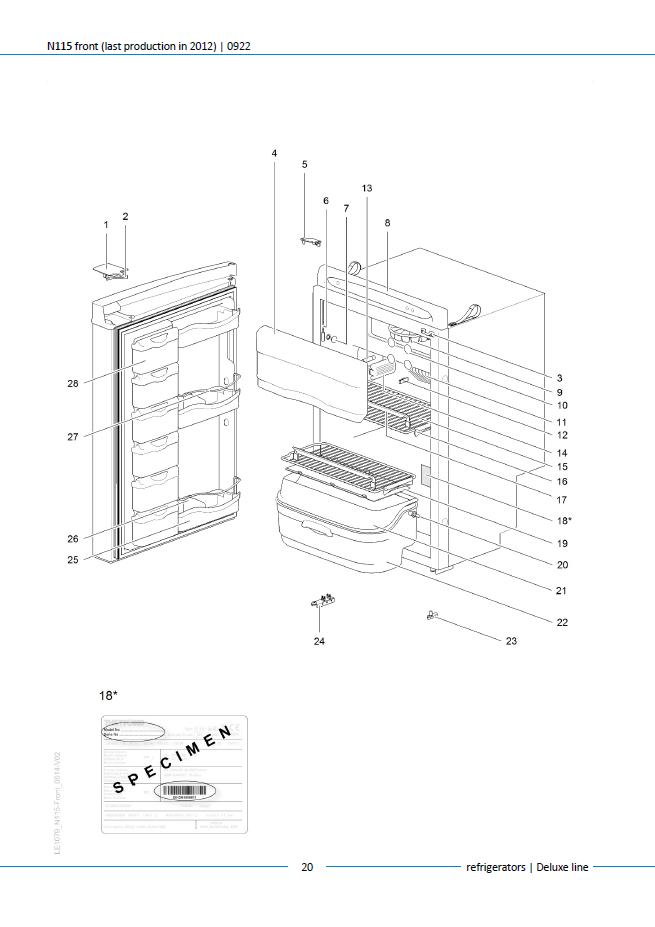

F = partea frontală, CP = panoul de comandă, BK = partea din spate. Închiderea 629744 acoperă pozițiile 1-3 F. Banda 626986 se poate comanda separat la poziția 2 F. Ușa congelatorului 690852 și balamalele 624680 sunt la poziția 4 F și se pot comanda separat. Raftul 623051 este la poziția 15 F, clema mare 623625 la poziția 16 F, opritorul 624457 la poziția 17 F, inserția 626642 la poziția 19 F și capacul 626641 la poziția 21 F. Închizătorul inferior 629721 este la poziția 23 F, iar suportul de sticle 626989 la poziția 26 F. Șina de ușă de la poziția 27 F este indisponibilă fără cod și rămâne doar ca referință.

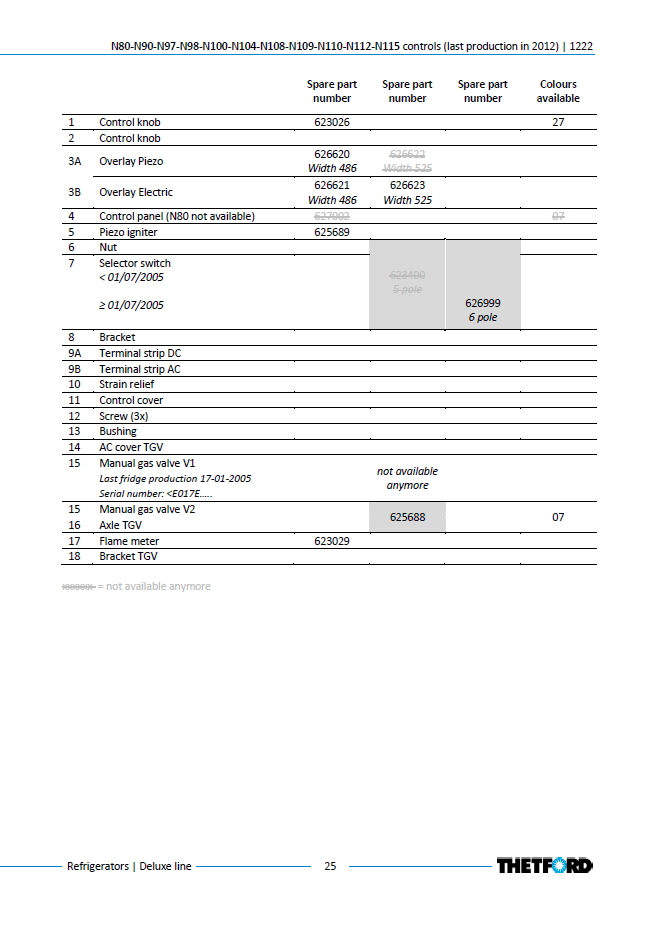

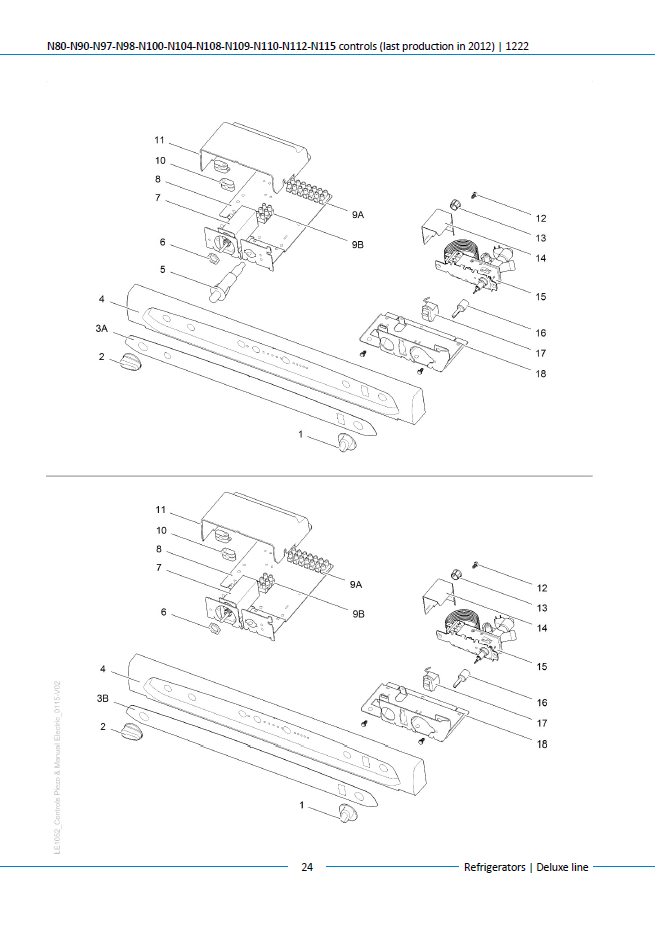

Butonul 623026 este indicat pentru pozițiile 1 și 2 CP. Autocolantele disponibile 626620 pentru Piezo și 626621 pentru aprindere electrică au lățimea de 486 mm. Selectorul 626999 este versiunea cu 6 poli pentru fabricație începând cu 01.07.2005 și acoperă pozițiile grupate 6-7 CP. Robinetul manual V2 625688 acoperă pozițiile 15-16 CP. Robinetul V1 nu mai este disponibil, fără cod de comandă în tabel, cu ultima producție indicată la 17.01.2005, seria anterioară E017E.

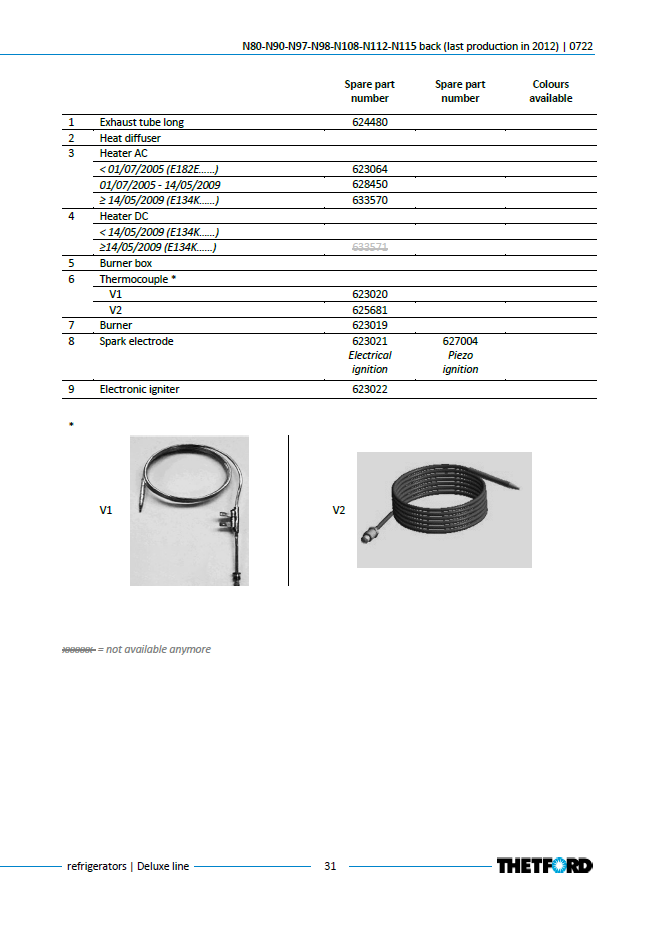

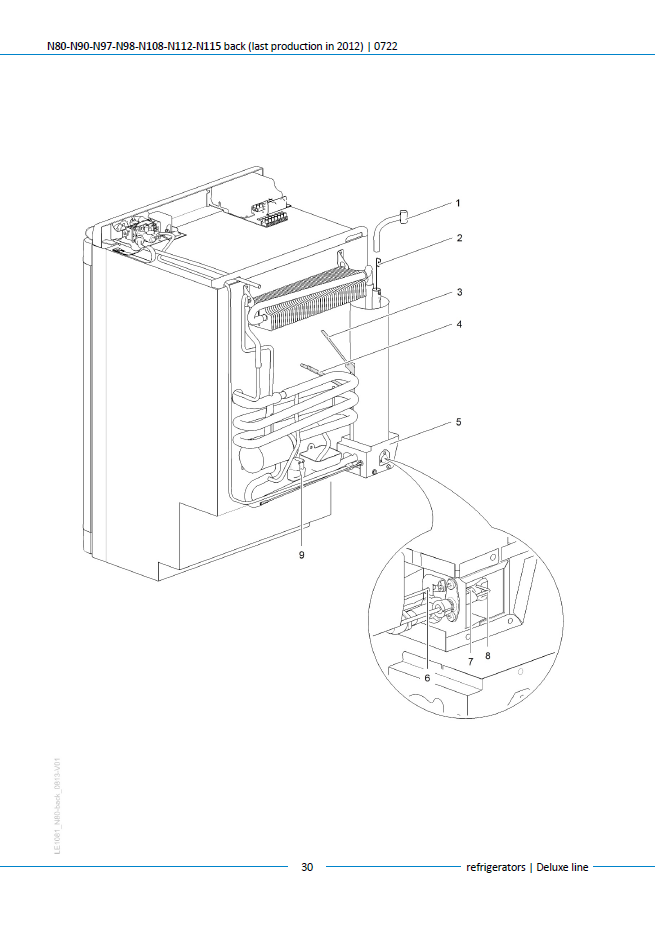

Rezistențele AC se aleg după pragurile 01.07.2005 (E182E) și 14.05.2009 (E134K). Termocuplurile V1 623020 și V2 625681 se identifică după configurația ilustrată. Electrozii sunt diferiți: 623021 pentru aprindere electrică și 627004 pentru Piezo. Confirmați modelul, seria și configurația aparatului înainte de comandă.

Piese retrase, doar pentru identificare

• 623018 | Întrerupător iluminare interioară | poz. 6 F. Thetford nu mai pune la dispoziție această piesă.
• 624003 | Bec iluminare interioară | poz. 13 F. Thetford nu mai pune la dispoziție această piesă.
• 623617 | Sertar legume | poz. 22 F. Thetford nu mai pune la dispoziție această piesă.
• 629745 | Raft ușă | poz. 25 F. Thetford nu mai pune la dispoziție această piesă.
• 626622 | Autocolant comandă Piezo lățime 525 mm | poz. 3A CP. Thetford nu mai pune la dispoziție această piesă.
• 626623 | Autocolant comandă electrică lățime 525 mm | poz. 3B CP. Thetford nu mai pune la dispoziție această piesă.
• 627002 | Panou comandă | poz. 4 CP. Thetford nu mai pune la dispoziție această piesă.
• 623400 | Selector 5 poli înainte de 01.07.2005 | poz. 6-7 CP. Thetford nu mai pune la dispoziție această piesă.
• 633571 | Rezistență DC de la 14.05.2009 | poz. 4 BK. Thetford nu mai pune la dispoziție această piesă.

Rezistența DC anterioară datei de 14.05.2009 nu are cod în tabel. Pozițiile fără cod nu sunt variante de cumpărat. Sursă: documentația Thetford Deluxe Line, front N115 revizia 0922, controls revizia 1222, back revizia 0722, capturile furnizate.
